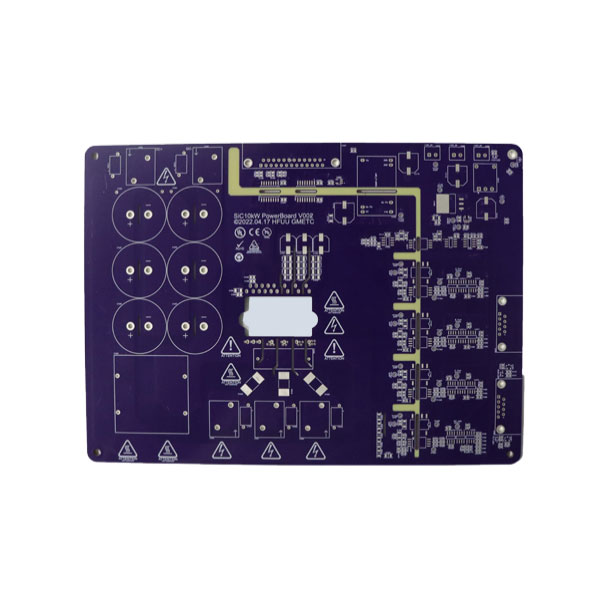

Безмилостният стремеж към по-малки, по-бързи и по-мощни електронни устройства доведе до значителни иновации в технологията на печатните платки. ПХБ с висока плътност на свързване (HDI) се превърнаха в основата на днешната най-модерна електроника – от смартфони и носими устройства до автомобилни системи за безопасност и медицински импланти. Проучваме какво правиHDI PCBе различен от конвенционалните платки, включените ключови технологии и какFanwayПроизводствените възможности на компанията поддържат производството на тези сложни платки с висока надеждност. Ние изследваме съображенията за дизайн, избора на материали и стандартите за качество, които определят модерното производство на HDI.
Печатната платка е в основата на почти всяко електронно устройство. Тъй като устройствата станаха по-мощни и по-компактни, изискванията към печатните платки се увеличиха драстично. Стандартните печатни платки с компоненти с проходни отвори и по-широки следи вече не са достатъчни за много съвременни приложения. Необходимостта от по-висока плътност на компонентите, по-бързи скорости на сигнала и намалени форм-фактори доведоха до приемането на технологията за свързване с висока плътност.
HDI PCB постигат по-голяма плътност на окабеляването на единица площ чрез комбинация от по-фини линии и пространства, по-малки отвори и по-висока плътност на свързващите подложки. Тези платки позволяват интегрирането на повече функционалност в по-малки пространства – изискване за приложения, вариращи от 5G комуникационна инфраструктура до медицинско диагностично оборудване и усъвършенствани системи за подпомагане на водача в превозни средства.
Технология Fanwayе базиран в Китай доставчик на услуги за електронно производство с над 12 години опит в производството, монтажа и тестването на печатни платки. Компанията предлага цялостни решения от оформление и дизайн на печатни платки до доставка на завършен продукт. Тази статия предоставя обективен поглед върху технологията HDI PCB, включените производствени процеси и възможностите, които правят Fanway партньор за клиенти, изискващи решения за свързване с висока плътност.
HDI печатните платки се отличават от конвенционалните печатни платки с няколко ключови характеристики, които позволяват по-висока плътност на компонентите и по-добри електрически характеристики.
HDI платките могат да постигнат ширини на следи и пространства от 2,5 mil (0,0635 mm) или дори по-малко. Това позволява повече маршрутизиране в дадена област, което прави възможно свързването на компоненти с висок брой щифтове като BGA (матрици с сферична решетка), без да са необходими множество слоеве или извънгабаритни платки.
За разлика от традиционните проходни отвори, които минават през цялата дебелина на платката, микроотверстията са отвори с малък диаметър - обикновено по-малко от 150 μm - които свързват съседни слоеве. По-малкият размер позволява повече отвори в дадена област и намалява пространството, заемано от самите отвори.
Слепите отвори свързват външен слой с вътрешен слой, без да проникват в цялата платка. Вкопаните отвори свързват вътрешните слоеве, без да достигат външните повърхности. Тези типове връзки позволяват по-сложни взаимовръзки, без да заемат място на външните слоеве.
Изолационните слоеве между медните слоеве са по-тънки в HDI платките, което допринася за намалена обща дебелина на платката и подобрена цялост на сигнала чрез по-къси сигнални пътища.
Тези функции заедно позволяват значително намаляване на размера на платката - понякога до 60% в сравнение с конвенционалните дизайни - като същевременно се поддържа или подобрява електрическата производителност.
Не всички HDI платки са еднакви. Сложността на дизайна на HDI обикновено се категоризира според броя на слоевете за изграждане и включените структури за преминаване.
| Клас | Структура | Сложност | Типични приложения |
| HDI клас 1 | 1+N+1 | ниско | Основна потребителска електроника, прости устройства |
| HDI клас 2 | 2+N+2 | Среден | Усъвършенствана потребителска електроника, автомобилна информационно-развлекателна система |
| HDI клас 3 | 3+N+3 | високо | Високопроизводителни устройства, 5G инфраструктура, AI системи |
| HDI клас 4 | 4+N+4 | Изключително високо | Авангардни приложения, полупроводникови опаковки |
„N“ в обозначението на структурата представлява броя на основните слоеве. Платките с по-висока сложност изискват по-сложни производствени процеси и по-строг контрол на процеса.
Fanwayе разработила производствени възможности за поддържане на широк спектър от изисквания на HDI PCB. Следната таблица обобщава основните налични възможности.
| Възможност | Обхват |
| Брой слоеве | 1 – 108 слоя |
| Дебелина на готовата дъска | 0,2 мм – 10,0 мм |
| Максимален размер на панела | 610 mm × 1200 mm |
| Дебелина на готовата мед | 0,5 унции – 12 унции |
| Минимална ширина на реда/интервал | 2,5 милиона / 2,5 милиона |
| Минимален размер на готовия отвор | 0,1 мм |
| Максимално съотношение на страните | 25:1 |
| Толеранс за контрол на импеданса | ±10% |
Компанията също така предлага набор от повърхностни покрития, включително HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP и златни пръсти, което позволява на клиентите да изберат подходящото покритие за тяхното специфично приложение и екологични изисквания.
HDI PCB обикновено се използват в приложения, където надеждността е критична.Fanwayподдържа няколко сертификата за качество, които отразяват неговия ангажимент за спазване на международните стандарти.
• ISO 9001:2015– Сертификация на системата за управление на качеството.
• IATF 16949:2016– Стандарт за управление на качеството в автомобилната индустрия.
• ISO 13485:2016– Сертификация на системата за управление на качеството на медицинските изделия.
Компанията също се придържа към IPC стандартите, включително IPC-A-600G за приемливост на печатни платки и IPC-6012 за спецификация на производителността на твърди печатни платки. Производството на HDI PCB е достъпно за стандартите IPC клас 2 и клас 3, като клас 3 представлява най-високото ниво за приложения с критично значение.
Екологичното съответствие включва UL сертификат за безопасност, RoHS съответствие за ограничаване на опасни вещества и REACH химично съответствие.
О: HDI печатните платки се отличават с по-фини ширини на следите (до 2,5 mil), по-малки отвори (микроотверстия под 150 μm) и по-висока плътност на свързващите подложки. Те позволяват по-компактен дизайн с по-добра цялост на сигнала в сравнение със стандартните печатни платки.
A: Microvias са отвори с малък диаметър, обикновено по-малки от 150 μm, които свързват съседни слоеве. Техният по-малък размер позволява по-висока плътност на маршрутизиране и намалява пространството, заемано от структурата на прехода.
О: Fanway може да произвежда HDI PCB с до 108 слоя, в зависимост от изискванията за дизайн и избора на материал.
О: Fanway притежава сертификати по ISO 9001:2015, IATF 16949:2016 и ISO 13485:2016. Компанията също така се придържа към IPC стандартите и поддържа съответствие с UL, RoHS и REACH.
A: Наличните покрития включват HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP и златни пръсти. Изборът зависи от изискванията за запояване на приложението и условията на околната среда.
HDI PCBтехнологията стана съществена за съвременните електронни устройства, които изискват по-висока функционалност в по-малки форм-фактори. Комбинацията от по-фини следи, микроотверстия и усъвършенствани материали позволява дизайни, които не биха били възможни с конвенционалната PCB технология.
Fanway предлага изчерпателен набор от възможности за производство на HDI печатни платки, с брой слоеве до 108, минимална ширина на следите от 2,5 mil и поддръжка за набор от високочестотни и високоскоростни материали. Сертификатите за качество на компанията – включително ISO 9001, IATF 16949 и ISO 13485 – отразяват нейния ангажимент да отговаря на изискванията на автомобилните, медицинските и други взискателни приложения.
С опции за бързо създаване на прототипи и безплатен DFM анализ, Fanway предоставя практическа подкрепа за клиенти, разработващи нови HDI дизайни. Ако търсите надежден партньор за вашия проект, ние ви канимконтактFanwayднес. Техническият екип може да предостави насоки за проектиране, препоръки за материали и конкурентни цени, съобразени с вашите специфични изисквания. Свържете се чрез уебсайта на компанията или имейл, за да започнете разговора.
