АнSMT шаблоне един от най-критичните, но често подценявани компоненти в съвременното производство на електроника. Той директно определя точността на нанасяне на спояваща паста, подравняването на компонентите и цялостната производителност на монтажа на печатни платки. Това изчерпателно ръководство изследва какво представлява SMT Stencil, как работи, различните налични видове и материали и защо играе решаваща роля за постигане на високонадеждна технология за повърхностен монтаж (SMT).

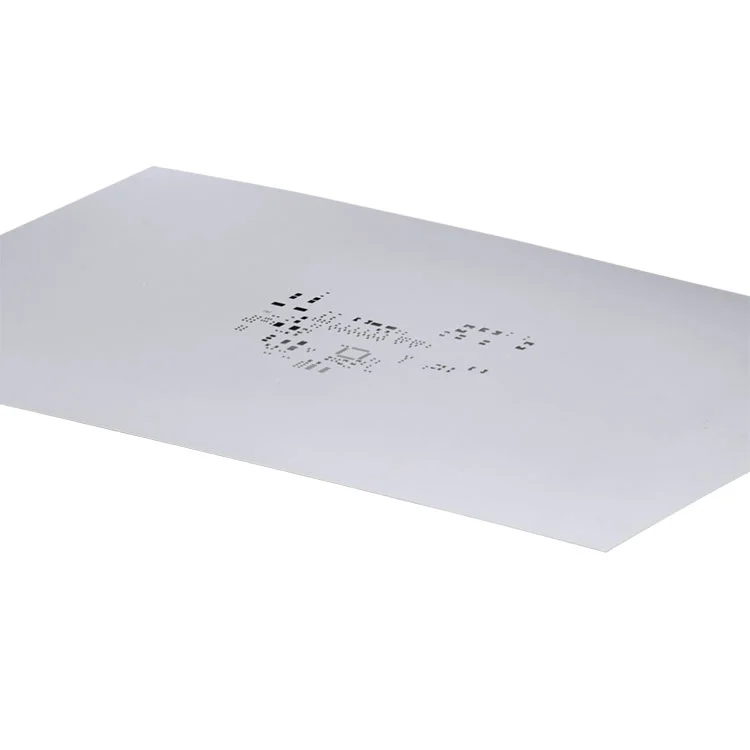

SMT Stencil е прецизно изработен метален лист, използван в етапа на печатане на паста за запояване при сглобяване на технологията за повърхностен монтаж. Той съдържа лазерно изрязани отвори, които съответстват точно на подложките за запояване на печатна платка (PCB). По време на производството, пастата за спояване се нанася върху повърхността на шаблона, позволявайки контролирани обеми паста да преминат през всеки отвор и да се отложат върху подложките на PCB.
Точността на този процес пряко влияе върху целостта на спойката, точността на поставяне на компонентите и дългосрочната надеждност на продукта. За производители катоShenzhen Fanway Technology Co., Ltd, SMT шаблоните не са консумативи, а прецизни инструменти, които определят стабилността на процеса.
Процесът на печатане на спояваща паста е отговорен за повече от 60% от SMT дефектите, когато не се контролира правилно. Оптимизиран SMT Stencil гарантира:
Без добре проектиран SMT шаблон, дори и най-модерните машини за вземане и поставяне не могат да компенсират неточностите при печат.
SMT шаблоните се класифицират въз основа на структура, метод на монтиране и сценарий на приложение. Най-често срещаните категории включват:
Изборът на материал пряко влияе върху живота на шаблона, консистенцията на печат и ефективността на почистване. Най-широко използваният материал е неръждаемата стомана поради своята издръжливост и гладкост на повърхността.
| Материал | Предимства | Типичен случай на употреба |
|---|---|---|
| Неръждаема стомана | Висока издръжливост, гладки стени на отвора | Масово производство |
| никел | Отлично представяне при освобождаване | Компоненти с фина стъпка |
| Месинг | По-ниска цена | Краткотрайна употреба |
Дизайнът на шаблона е баланс между контрол на обема на спойка и ефективност на освобождаване на пастата. Основните дизайнерски фактори включват:
Напредналите производители катоShenzhen Fanway Technology Co., Ltdследвайте указанията на IPC, за да осигурите оптимална ефективност на прехвърляне на паста и дългосрочна повтаряемост на процеса.
| Тип шаблон | Прецизност | цена | Препоръчителен обем |
|---|---|---|---|
| В рамка | Много високо | Среден | Масово производство |
| Без рамка | високо | ниско | Средносерийно производство |
| Прототип | Среден | Много ниско | Тестване в малък обем |
SMT шаблоните се използват широко в индустрии, включително потребителска електроника, автомобилна електроника, медицински устройства, индустриални системи за контрол и телекомуникации. Всяко приложение, изискващо прецизно отлагане на спояваща паста, разчита на правилно проектиран SMT шаблон.
От гледна точка на EEAT SMT Stencils демонстрират:
За какво се използва SMT Stencil?
SMT Stencil се използва за точно нанасяне на спояваща паста върху PCB подложки преди поставяне на компонент, осигурявайки надеждни запояващи съединения.
Защо дебелината на SMT Stencil има значение?
Дебелината на шаблона контролира обема на спойка; неправилната дебелина може да причини недостатъчна спойка или дефекти на моста.
Кой тип SMT шаблон е най-подходящ за масово производство?
Рамкираните SMT шаблони са най-добри за масово производство поради тяхната стабилност и повторяемост.
Колко често трябва да се сменя SMT Stencil?
Смяната зависи от употребата, честотата на почистване и качеството на материала, но висококачествените шаблони могат да издържат десетки хиляди цикли.
Какви стандарти ръководят дизайна на SMT Stencil?
IPC-7525 и IPC-A-610 са широко признати стандарти, ръководещи дизайна на шаблони и прилагането на паста за запояване.
Ако търсите високопрецизни SMT Stencil решения, подкрепени от производствен опит и строг контрол на качеството,Shenzhen Fanway Technology Co., Ltd е готов да подкрепи вашите производствени цели.Контактнасднес, за да обсъдим как нашите SMT Stencil решения могат да подобрят производителността и дългосрочната надеждност на вашия монтаж.
