От дизайна на печатни платки до масовото производство, Fanway предоставя услуги за производство на PCB за бързо завой като решения за едно гише за справяне с вашите разнообразни изисквания на проекта и ускоряване на вашия пазар.

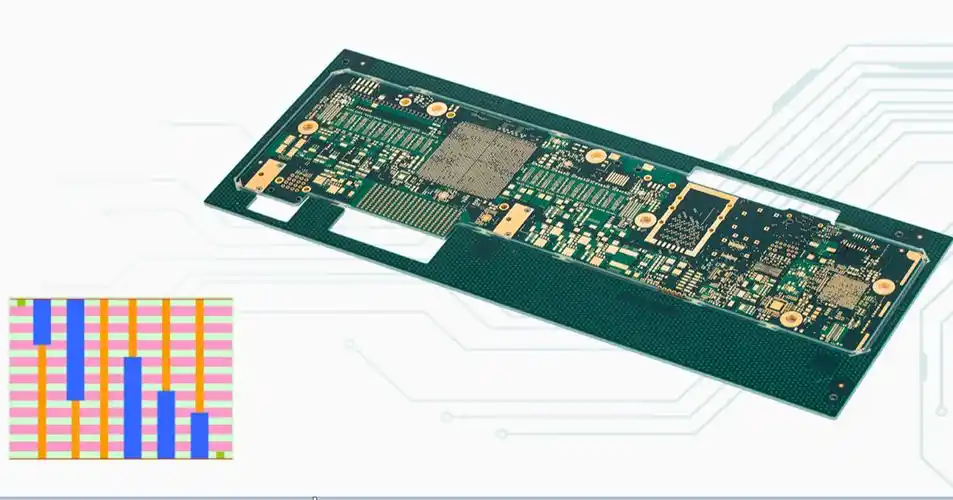

HDI PCB (PCB за взаимосвързаност с висока плътност) е вид печатна платка, предлагаща значително по-висока плътност на окабеляването на единица площ в сравнение с традиционните ПХБ. Изработката на HDI PCB бързо се превърна в най -доброто решение за проектиране на по -малки, по -компактни и трайни електронни устройства. Основните характеристики включват:
По -тънка ширина/интервали от следи(До 3/3 мили), позволяващи по -плътни връзки в ограничени райони.
Микровии(обикновено <150 μm в диаметър) Улесняване на взаимовръзките с висока плътност между слоевете.
Слепи/погребани виаСвързване на вътрешните слоеве без проникване на външни повърхности, намаляване на размера на дъската с до 60%, като същевременно подобрява целостта на сигнала.
Високия слой(до 20+ слоя) за поддържане на сложни многослойни архитектури.
Като специалист по HDI PCB, Fanway Technology използва 12+ години опит в напредналото HDI производство, за да предостави персонализирани решения за индустрии, изискващи прецизност и надеждност:
Медицински:Имплантируеми устройства, диагностично оборудване.
Автомобил:ADAS, EV системи за управление на батерията.
5G комуникации:Високоскоростни сървърни дъски, MMWAVE модули.
Потребителска електроника:Сгъваеми смартфони, миниатюризирани IoT сензори.
Fanway се ангажира да бъде вашият надежден доставчик на HDI PCB и доставчик в Китай, комбинирайки ISO 9001 сертифицирани процеси със стандарти за IPC-6012 клас 3, за да осигури критични за мисията ефективност.
Имаме строга система за контрол на качеството в производството, имаме различни тестове като AOI, рентгенови, електрически тестове и т.н., за да проверим PCB и компоненти, осигуряващи висококачествен продукт.
Имаме стабилна верига за доставки, която ни позволява да получим суровини на по -ниски разходи. Онлайн системата за проследяване и всичко в едно производство могат да ни помогнат да намалим разходите.
Онлайн системата за проследяване ни позволява да проследим състоянието на вашата поръчка и по -добре да контролираме производствения график и да доставяме HDI PCB навреме.
Нашият специализиран екип ви помага от концепция до производство.
| Технологичен клас | Структура | Сложност | Приложения |
| HDI клас 1 | 1+N+1 | Ниско | Основна потребителска електроника, прости устройства |
| HDI клас 2 | 2+n+2 | Среден | Усъвършенствана потребителска електроника, автомобилна |
| HDI клас 3 | 3+n+3 | Високо | Високоефективни устройства, 5G, AI системи |
| HDI клас 4 | 4+n+4 | Изключително високо | Авангардни приложения, полупроводник |
| Брой на слоя | 1-108L |
| Дебелина на довършителната дъска | 0,2 мм-10,0 мм |
| Размер на максималния панел | 610 мм *1200 мм |
| Завършете дебелината на медта | 0,5oz-12oz |
| Мин ширина на линията | 2.5mil/2,5mil |
| Мин Размер на отвора на довършител | 0,1 мм |
| Максимално съотношение на страните | 25: 1 |
| Толеранс за контрол на импеданса | +/- 10% |
| Повърхностни завършвания | Hasl (lf), enlg, lmmersion tin, lmmersion сребро, златен пръст, пълна дъска с твърдо златно покритие, OSP, eneplg |
| Материали: | FR-4 TG150/TG170, Rogers, Arlon, Taconic, Tuc Tu-872 SLK, TU-883, Panasonic M6/M7, Bergguist и др. |
6L LED фотоелектрична печатна платка с 1 стъпка HDI

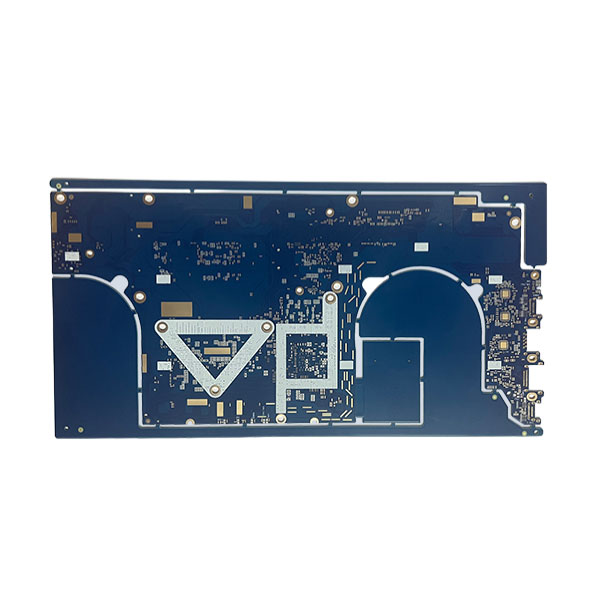

8L лаптоп дънна платка с 2-стъпала HDI
14L Rogers Hybrid PCB с 1 стъпка HDI
Многослоен HDI сляп чрез PCB
