Открийте пълния процес наПроектиране и производство на печатни платки, често срещани болни точки на клиентите, производствени технологии, стандарти за качество, избор на материали, стратегии за оптимизиране на разходите и как надеждните PCB решения подобряват производителността на електронните продукти.
Печатните платки (PCB) са гръбнакът на почти всяко електронно устройство, използвано днес. От системи за промишлена автоматизация и медицински устройства до потребителска електроника и автомобилни приложения, проектирането и производството на печатни платки влияят пряко върху надеждността, производителността и дълголетието на продукта.
Тази статия обяснява пълния жизнен цикъл на производство на печатни платки, включително схематичен дизайн, оптимизиране на оформлението, избор на материал, методи на производство, процеси на сглобяване, процедури за тестване и предизвикателства при производството. Той също така подчертава как фирмите могат да намалят производствените разходи, да подобрят последователността на качеството и да ускорят сроковете за разработване на продукти чрез стратегическо инженерство на печатни платки.

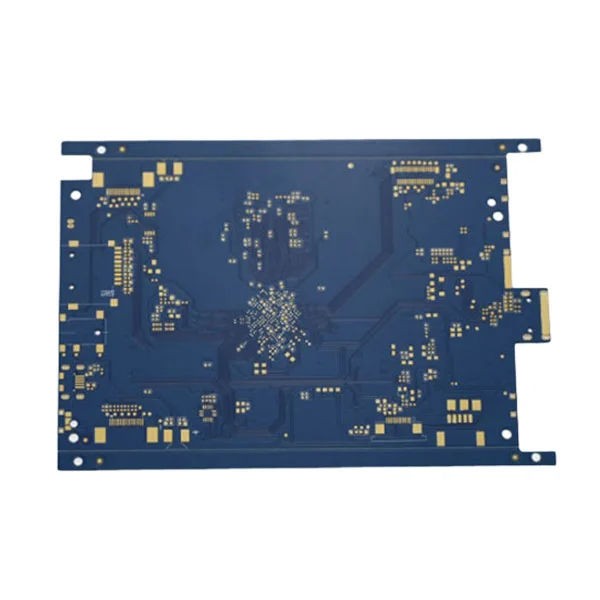

Проектирането и производството на печатни платки се отнася до цялостния процес на създаване на печатни платки, които електрически свързват и поддържат механично електронни компоненти. PCB действа като централна платформа, която позволява на устройствата да функционират ефективно и надеждно.
Дизайнът на печатни платки се фокусира върху електрическите схеми, разположението на компонентите, маршрутизирането на сигнала, термичното управление и структурната оптимизация. Производството трансформира тези цифрови оформления във физически платки чрез ецване, пробиване, покритие, маскиране на спойка и процедури за сглобяване.
Процесът съчетава електротехника, наука за материалите, автоматизация и прецизно производство. Дори малки грешки в дизайна могат да доведат до смущения в сигнала, прегряване, нестабилна работа или пълна повреда на продукта.
| Етап | Основна цел |
|---|---|
| Схематичен дизайн | Създайте електрическа логика и свързаност на веригата |
| Оформление на печатни платки | Подредете компонентите и прокарайте електрическите трасета |
| Изработка | Производство на голи печатни платки |
| Сглобяване | Монтирайте и запоявайте електронни компоненти |
| Тестване | Проверете електрическата и механичната надеждност |
Без печатни платки съвременните електронни системи биха били по-големи, по-малко надеждни и изключително трудни за последователно производство. ПХБ опростяват структурите на окабеляване, като същевременно позволяват компактна, високоскоростна и плътна електронна интеграция.
PCB технологията подобрява:
Усъвършенстваните дизайни на печатни платки поддържат високочестотни комуникации, системи с изкуствен интелект, автономни превозни средства, устройства за медицинско наблюдение и индустриална роботика.
Проектирането на печатни платки включва множество инженерни етапи, които трансформират продуктовите концепции в производителни електронни системи.
Инженерите първо създават електронни схеми, които определят функционалността на веригата и електрическите връзки между компонентите.
Стратегическото разположение на компонентите минимизира смущенията, подобрява разпределението на топлината и оптимизира пътищата за предаване на сигнала.
Медните проводници свързват компоненти, като същевременно запазват целостта на сигнала и текущите изисквания за капацитет.
Инженерите извършват анализ на DRC (Проверка на правилата за проектиране) и ERC (Проверка на правилата за електричество), за да открият производствени или електрически проблеми преди производството.
Изборът на материал за печатни платки влияе върху електрическите характеристики, издръжливостта, термичната устойчивост и производствените разходи.
| Материал | Предимства | Приложения |
|---|---|---|
| FR4 | Достъпни и универсални | Потребителска електроника |
| Алуминий | Отлично разсейване на топлината | LED осветителни системи |
| Полиимид | Гъвкав и топлоустойчив | Гъвкави вериги |
| Керамика | Високочестотна производителност | Аерокосмически и радиочестотни устройства |
Избирането на неподходящи материали може да причини прегряване, нестабилност на сигнала или преждевременна повреда на платката.
Различните структури на печатни платки са проектирани за различни изисквания на приложението.
Има мед само от едната страна. Подходящ за проста и евтина електроника.
Използва проводими слоеве от двете страни за повишена плътност на веригата.
Съдържа множество проводими слоеве за високоскоростни и сложни електронни системи.
Огъващи се платки, предназначени за компактни и динамични приложения.
Производството на печатни платки трансформира файлове с цифрови печатни платки във физически платки, използвайки силно контролирани производствени техники.
Моделите на вериги се прехвърлят върху покрити с мед ламинати с помощта на фоторезист технология.
Излишната мед се отстранява химически, за да се създадат проводими пътища.
Прецизните пробивни машини създават отвори и монтажни отвори.
Проводими медни слоеве се добавят вътре в пробитите отвори за установяване на електрически връзки.
Защитните маски за спояване предотвратяват окисляването и образуването на спойки.
Повърхностните покрития подобряват способността за запояване и устойчивостта на корозия.
Много клиенти срещат неочаквани проблеми по време на проекти за проектиране и производство на печатни платки.
Надеждните производители на печатни платки намаляват тези рискове чрез инженерна поддръжка, усъвършенствани системи за управление на качеството и технологии за автоматизирана проверка.
| Болезнена точка на клиента | Препоръчително решение |
|---|---|
| Нестабилност на сигнала | Оптимизирайте маршрутизирането и контрола на импеданса |
| Прегряване | Подобрете топлинния дизайн и избора на материали |
| Закъснения в производството | Укрепване на координацията на веригата за доставки |
| Висока производствена цена | Опростете структурата на дъската и оптимизирайте оформлението |
Оптимизирането на разходите не означава просто избор на най-евтините материали. Ефективният контрол на разходите за печатни платки балансира производителността, технологичността и дългосрочната надеждност.
Предприятията могат да намалят разходите за производство на печатни платки чрез:
Ранното сътрудничество между дизайнери и производители значително намалява рисковете при разработката и производствените отпадъци.
Повредите на печатни платки могат да доведат до скъпи изземвания, оперативни прекъсвания, опасности за безопасността и увреждане на репутацията.
Цялостният контрол на качеството гарантира последователност на производството и надеждност на продукта.
Строгите системи за качество намаляват процентите на неуспехи, като същевременно подобряват доверието на клиентите и дългосрочната стабилност на продукта.
Решенията за печатни платки са критични в много индустрии.
Смартфоните, лаптопите, таблетите и устройствата за носене разчитат до голяма степен на компактни PCB системи.
Съвременните превозни средства използват печатни платки в системите за безопасност, информационно-развлекателни системи, навигация и управление на батерията.
Медицинските устройства за наблюдение изискват високонадеждни и стабилни печатни платки.
Индустриалните роботи и системи за управление зависят от издръжливи и високопроизводителни PCB решения.
Производството на печатни платки продължава да се развива заедно с напредъка в областта на изкуствения интелект, 5G комуникациите, електрическите превозни средства и IoT технологиите.
Нововъзникващите тенденции в PCB включват:
Бъдещите решения за печатни платки ще се фокусират върху по-висока плътност на интеграция, по-ниска консумация на енергия и по-голяма производствена прецизност.

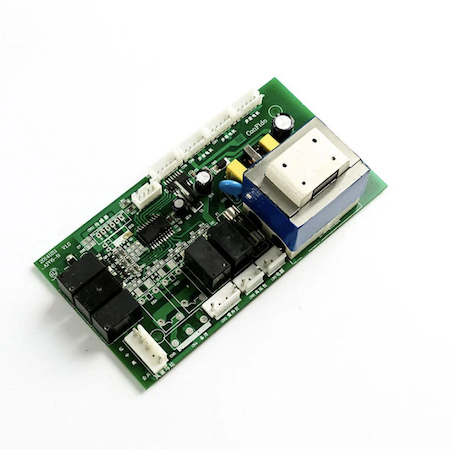

Дизайнът на печатни платки се фокусира върху създаването на електрическо оформление и структура, докато сглобяването на печатни платки включва монтиране и запояване на електронни компоненти върху произведената платка.
Времето за производство зависи от сложността на платката, броя на слоевете, материалите и изискванията за тестване. Прототипните платки може да отнеме няколко дни, докато сложните производствени серии изискват по-дълги срокове.
Лошото управление на топлината може да повреди компонентите, да намали ефективността и да съкрати живота на продукта. Правилният термичен дизайн подобрява надеждността и работната стабилност.
Производителите обикновено изискват Gerber файлове, файлове за пробиване, спецификационни списъци, монтажни чертежи и производствени спецификации.
Аерокосмическата, медицинската, автомобилната, телекомуникационната и промишлената автоматизация изискват изключително надеждни PCB системи.
Проектирането и производството на печатни платки са основополагащи технологии, захранващи съвременните електронни иновации. Висококачественото инженерство на печатни платки осигурява стабилна електрическа производителност, ефективно термично управление, дългосрочна издръжливост и мащабируема производствена ефективност.
От избора на материал и оптимизирането на оформлението до прецизността на изработката и стриктното тестване, всеки етап от разработката на печатни платки пряко влияе върху качеството на крайния продукт. Предприятията, които дават приоритет на професионалните решения за печатни платки, получават по-голяма надеждност, намалени производствени рискове и по-бързи цикли на разработка на продукта.
