Какво представлява сглобяването на PCB за повърхностен монтаж и защо има значение?

Какво представлява PCB сглобката за повърхностен монтаж?

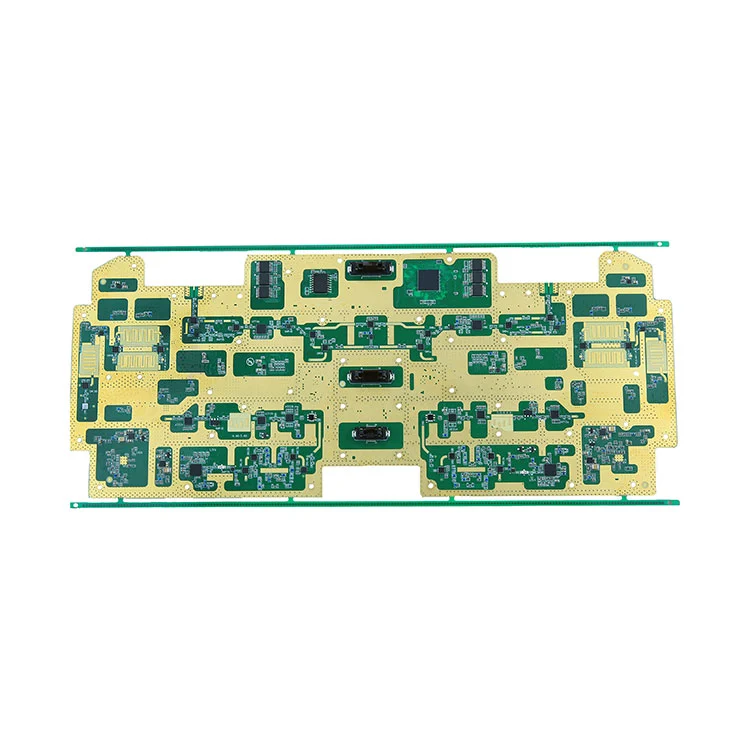

Сглобяването на печатни платки за повърхностен монтаж се отнася до електронния процес на сглобяване, при който компонентите се монтират директно върху повърхността на печатна платка (PCB), вместо да се вкарват през отвори. Този процес разчита на технология за повърхностен монтаж (SMT) и устройства за повърхностен монтаж (SMD), които позволяват по-висока плътност на компонентите и намалени производствени разходи. SMT стана повсеместен в електронната индустрия поради своята ефективност, мащабируемост и ползи от производителността.

По какво се различава технологията за повърхностен монтаж от тази за проходен отвор?

Основният контраст между Surface Mount Technology (SMT) и Through-Hole Technology (THT) се състои в това как електрическите компоненти са прикрепени към PCB:

Защо да използвате PCB монтаж за повърхностен монтаж?

• По-висока плътност на компонентите:SMT позволява повече части на по-малки платки.
• Намалени производствени разходи:Автоматизацията намалява разходите за труд и грешките при повторяемост.
• Подобрена електрическа производителност:SMT намалява дължината на кабела, подобрявайки качеството на сигнала.
• По-бързи производствени цикли:Автоматизираните процеси на вземане и поставяне и преформатиране ускоряват производството.
• Гъвкавост на дизайна:И двете повърхности на дъската могат да бъдат запълнени.

Кои компоненти обикновено се използват в сглобяването на PCB за повърхностен монтаж?

SMT включва много видове компоненти. Ето най-често срещаните:

Какви са ключовите стъпки на процеса при сглобяване на повърхностен монтаж?

1. Печат на шаблони:Пастата за запояване се нанася върху подложките на печатни платки с помощта на шаблон.
2. Изберете и поставете:Машините поставят SMD прецизно върху спояваща паста.
3. Reflow запояване:ПХБ преминава през пещ за преформатиране, за да разтопи спояващата паста.
4. Инспекция и контрол на качеството:AOI, рентгенови и оптични проверки потвърждават точността на сглобяване.
5. Окончателно тестване:Функционалните тестове потвърждават ефективността.

Как да се справим с често срещаните предизвикателства при сглобяването?

Сглобяването на SMT може да се сблъска с няколко предизвикателства, като надгробни плочи, спояване на мостове и отворени вериги. Най-добрите практики включват:

• Оптимизирайте оформлението на печатни платки:Правилен дизайн на подложката и разстояние за намаляване на проблемите със запояване.
• Настройка на профил за преформатиране:Персонализирани температурни профили за постоянни споени съединения.
• Използвайте висококачествени материали:Надеждната спояваща паста и компоненти подобряват консистенцията.
• Извършване на стабилна проверка на качеството:Използвайте AOI, рентгенови лъчи и ICT, за да откриете дефектите рано.

Какви материали са необходими за SMT?

Как да гарантираме качество и надеждност на сглобката за повърхностен монтаж?

Висококачественият монтаж за повърхностен монтаж изисква стриктно тестване и валидиране. Ключовите методи включват:

• Автоматизирана оптична инспекция (AOI):Открива липсващи компоненти, полярност и проблеми със запояване.
• Рентгенова инспекция:Разкрива скрити дефекти на спойката.
• Тестване в веригата (ICT):Тества електрически характеристики на ниво компонент.
• Функционално тестване:Проверява поведението на цялата верига при реални условия.

Комбинираният QA гарантира, че печатните платки отговарят на стандартите за производителност и надеждност, очаквани в съвременната електроника.

Какви са бъдещите тенденции в сглобяването на PCB за повърхностен монтаж?

Няколко ключови тенденции оформят бъдещето на SMT:

• Миниатюризация:По-малки форм фактори и микро-SMD компоненти.
• Разширена автоматизация:Управляван от изкуствен интелект избор и поставяне и обратна връзка за процеса в реално време.
• 3D печатна електроника:Адитивното производство се интегрира със SMT.
• Интелигентна инспекция:Машинното обучение подобрява откриването на дефекти.

Тези тенденции гарантират, че монтажът на PCB за повърхностен монтаж продължава да се развива, подобрявайки производителността и намалявайки производствените цикли.

Често задавани въпроси

Какво представлява PCB сглобката за повърхностен монтаж?

Сглобяването на PCB за повърхностен монтаж се отнася до процеса на монтиране на електронни компоненти директно върху повърхността на PCB с помощта на SMT процеси. Той замества традиционното сглобяване през дупки в повечето съвременни електроники поради своята ефективност и миниатюризация.

Как технологията за повърхностен монтаж подобрява производителността?

SMT подобрява производителността чрез намаляване на дължината на кабела, което намалява индуктивността и съпротивлението. Това подобрява целостта на сигнала и позволява на платките да работят на по-високи честоти с по-малко шум.

Кои индустрии печелят най-много от монтажа за повърхностен монтаж?

Индустрии като потребителска електроника, автомобилостроене, медицински устройства, аерокосмическа индустрия и телекомуникации разчитат в голяма степен на SMT поради необходимостта от компактни, надеждни и високопроизводителни електронни модули.

Какви предизвикателства съществуват при монтажа за повърхностен монтаж?

Предизвикателствата включват управление на много малки компоненти, осигуряване на прецизно нанасяне на паста за запояване и избягване на дефекти като надгробни плочи или спояващи мостове. За смекчаване на тези проблеми са необходими усъвършенствани системи за контрол на процеса и инспекция.

Защо контролът на качеството е от решаващо значение при SMT?

Контролът на качеството гарантира надеждност и функционалност на готовите продукти. С компоненти с висока плътност и автоматизирано сглобяване, дефектите могат бързо да доведат до откази на място. Процеси като AOI и рентгенова проверка улавят проблеми преди окончателното тестване.
