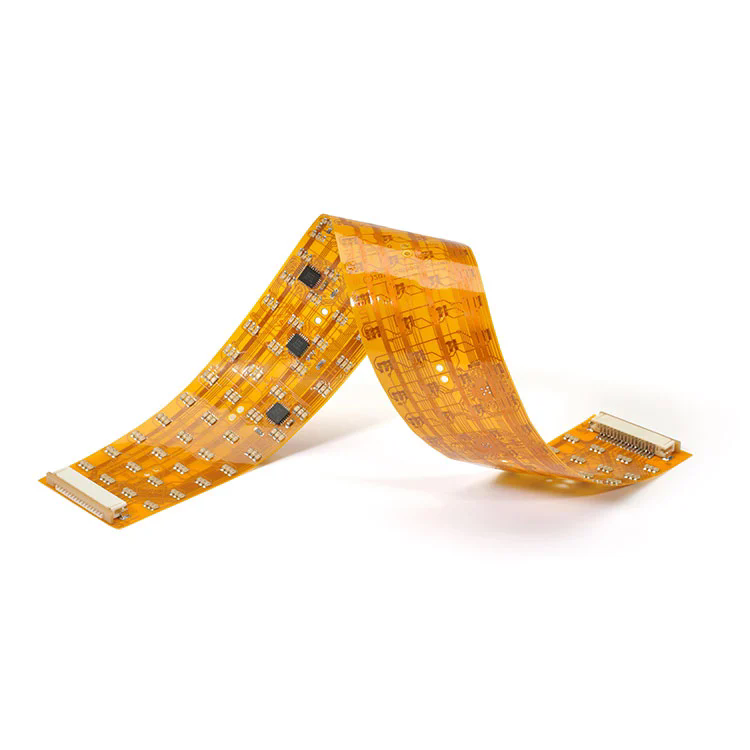

Гъвкави печатни платки(FPC PCBs) са иновация, която промени структурата на съвременната електроника, като позволява гъвкави, леки и верижни връзки с висока плътност. За разлика от традиционните твърди печатни платки, FPC PCB са изработени от гъвкави основни материали като полиимид (PI) или полиестер (PET), които могат да се огъват, сгъват или усукват, без да нарушават веригата. Тази уникална характеристика позволява на дизайнерите да постигнат по -малки, по -тънки и по -динамични продуктови структури.
FPC PCB се използват широко в носими устройства, медицински инструменти, автомобилни системи, смартфони и системи за индустриален контрол. Тяхната гъвкавост и превъзходна ефективност ги правят критична основа за еволюцията на компактната и многофункционалната електроника.
Ключовите характеристики на FPC PCBs включват:
Лека и тънка: Дебелината може да достигне до 0,1 мм, което го прави подходящ за миниатюризирани електронни устройства.
Висока надеждност: Гъвкавите медни вериги намаляват грешките в окабеляването и подобряват общата цялост на сигнала.
Топлинна и химическа устойчивост: Полиимидният субстрат осигурява стабилна характеристика в тежки среди.
Отлична динамична възможност за огъване: подходяща за устройства с подвижни или сгъваеми части.
По същество FPC PCB дава възможност за перфектна комбинация от функционалност, издръжливост и гъвкавост, подкрепяща свободата на дизайна, поискана от следващото поколение електронни иновации.
Принципът на работа на FPC PCB се намира в неговата многопластова структура, която позволява да се отпечатват проводими медни следи върху гъвкав изолационен филм. Структурата обикновено се състои от:
Основен материал (субстрат): полиимид (PI) или PET филм, който осигурява механична гъвкавост и изолация.
Лепилен слой: свързва медното фолио към субстрата (може да бъде лепило или лепилен тип).
Медно фолио: Проводим слой за трансмисия на тока.
Филм за покритие: предпазва веригата от увреждане на околната среда и осигурява изолация.
Укрепващ слой (незадължително): Укрепва зоните на съединителите или монтажните точки.
По -долу е подробна таблица, обобщаваща ключовите технически спецификации, които обикновено се използват в професионалното производство на PCB PCC:
| Параметър | Спецификация | Описание |
|---|---|---|
| Основен материал | Полиимид (PI) / PET | Гъвкав и топлинен субстрат |
| Дебелина на медта | 1/3 унция - 3 унции | Определя текущия капацитет |
| Брой на слоя | 1 - 6 слоя | Зависи от сложността на веригата |
| Минимална ширина на линията / разстояние | 0,05 мм / 0,05 мм | Определя прецизността на плътността на веригата |
| Повърхностно покритие | Enig, osp, hasl, потапящо сребро | Осигурява споразумеемост и защита от корозия |
| Радиус на огъване | ≥0,5 мм | Показва гъвкавостта и издръжливостта по време на огъване |
| Работна температура | -40 ° C до +150 ° C. | Подходящ за високотемпературна среда |
| Маска за спойка | Жълто, черно, зелено, прозрачно | Осигурява естетическо и защитно покритие |
| Контрол на импеданса | ± 10% | Поддържа стабилността на предаването на сигнала |
Тези технически параметри влияят пряко върху електрическата ефективност, механичната издръжливост и ефективността на интеграцията на продуктите на FPC PCB. Правилната комбинация от материали и дизайн осигурява стабилно предаване на сигнала дори при екстремни механични условия.
Когато обмисля дизайн на PCB за съвременни електронни устройства, FPC PCB предлага несравнима гъвкавост и надеждност в сравнение с твърди дъски. Причините за нарастващата му популярност се основават на три основни инженерни предимства:
FPC PCB дават възможност на инженерите да създават триизмерни взаимовръзки чрез огъване и сгъване на дъската, за да се поберат на сложните геометрии на устройството. Тази функция значително намалява изискванията за пространство и позволява проектирането на по -тънки, по -леки и по -ергономични устройства - от съществено значение при смартфони, камери и медицински носими.
С по -малко съединения и конектори, FPC PCB намаляват риска от разхлабени връзки и сигнални смущения. Те са силно устойчиви на вибрации, което ги прави идеални за автомобилни и аерокосмически приложения, където постоянната производителност е от решаващо значение.
Еднородността на медните следи и контролиран дизайн на импеданса помагат да се поддържа целостта на сигнала при високи честоти. Това е особено жизненоважно при високоскоростни комуникационни системи, IoT модули и усъвършенствани сензори.
Опростява сглобяването и намалява грешките в окабеляването.
Предлага отлични показатели за разсейване на топлина.
Активира леки и миниатюризирани електронни сглобки.
Поддържа автоматизирано производство с високи добивни скорости.
Потребителска електроника: смартфони, таблети, сгъваеми дисплеи, камери.
Медицинско оборудване: пейсмейкъри, диагностични системи за изображения, биосензори.
Автомобилна електроника: панели с инструменти, LED осветление, системи за въздушни възглавници.
Промишлена автоматизация: контролни панели, роботизирани оръжия и интелигентни сензори.
Интегрирайки тези възможности, FPC PCB не са просто технологичен компонент, а стратегическо предимство на дизайна, който определя иновациите на продуктите и конкурентоспособността в днешното производство на електроника.
Изборът на правилния доставчик на PCB PCB е от съществено значение за постигане на стабилна производителност на продукта и дългосрочна надеждност. Когато оценявате производител, помислете за следните аспекти:
Уверете се, че производителят е оборудван с модерни лазерни сондажни машини, прецизни системи за офорт и автоматична оптична проверка (AOI), за да поддържате точността и консистенцията на размерите.
Най-висококачествените FPC PCB зависят от сертифицирани материали като Dupont ™ или Panasonic ™ полиимидни филми, комбинирани с медни фолиа с висока чистота. Строгите процеси за контрол на качеството като съответствие на IPC клас 3 и сертифициране на ISO 9001 са показатели за надеждност на производството.
Професионалният доставчик трябва да предлага пълна техническа поддръжка-от дизайна на оформлението на веригата в ранен етап до симулация на импеданс, прототипиране и масово производство-гарантиране, че крайният продукт отговаря както на изискванията за производителност, така и на разходите.
Надеждните FPC PCB претърпяват множество процеси на тестване, включително:
Електрически тестове (E-тест) за откриване/кратко откриване.
Огъване и гъвкави тестове за потвърждаване на механичната издръжливост.
Тестове за термичен шок и стареене за издръжливост на околната среда.
Микроскопична проверка за равномерност на следите и качество на адхезията.
Избирайки опитен и сертифициран доставчик, можете значително да намалите рисковете за производство, да подобрите надеждността и да оптимизирате времето до пазара.
Q1: Каква е разликата между FPC PCB и твърд PCB?
A1: Основната разлика се крие в гъвкавостта и структурата. FPC PCB използват гъвкави материали като полиимид, които позволяват огъване и сгъване, докато твърдите ПХБ са направени от твърди FR-4 субстрати. FPC PCB са идеални за компактни или движещи се устройства, докато твърдите ПХБ се използват за статични и големи структури.
Q2: Могат ли FPC PCB да обработват приложения с висок ток?
A2: Да, с подходяща дебелина на медта и термично управление, FPC PCB могат ефективно да се справят с висок ток. Многослойните FPC с подсилена мед могат да поддържат тежки товари в автомобилни, енергийни модули и системи за промишлено управление.
В епоха, в която гъвкавостта, надеждността и прецизността определят технологичния напредък, FPC PCB играят незаменима роля за захранване на следващото поколение електронни устройства. Способността им да комбинират леката структура, високоскоростните характеристики и адаптивността на дизайна ги прави крайъгълен камък на иновациите в различни индустрии-от потребителската електроника до медицинската технология и извън него.
AtВентилатор, ние сме специализирани в предоставянето на персонализирани FPC PCB решения, които отговарят на най-взискателните индустриални стандарти. С модерни производствени съоръжения, строги тестове за качество и ангажимент за удовлетвореност на клиентите, Fanway гарантира, че всяка гъвкава верига осигурява пикова производителност и дългосрочна издръжливост.
Ако разработвате високоефективна електроника и търсите надежден партньор на FPC PCB, не се колебайтеСвържете се с насднес. Инженерният екип на Fanway ще предостави експертни насоки, дизайнерска поддръжка и едно гише, за да оживи вашите иновативни идеи.
-
