Какво е PCB функционално тестване?

Тестването на PCB е критична фаза в производството на електроника, която осигурява качество, функционалност и надеждност наОтпечатани платки(PCB). Тестването може да намери проблеми бързо и да помогне на дизайнера бързо да разреши проблемите.PCBТестването включва тестване на гола дъска и сглобено тестване на борда.

PCB Assembly

Тестване на голи PCB

Целта на PCB тестването за проверка на дефектите на електрическа свързаност, изолация и производство.

Методът на PCB тестване включва:


Тест за непрекъснатост (кратко тестване): Проверки за нежелани къси панталони (например медни следи докосвания).

Тест за изолация (отворено тестване): гарантира, че няма отворени вериги (счупвания) в следи.

Автоматична оптична проверка (AOI): Използва камери за откриване на драскотини, несъответствия или дефекти на офорт.

Тестване на импеданса: Критично за високоскоростните дизайни (например RF, DDR), за да се осигури спецификациите на съчетаването на съпротивлението на следите.


Сглобени тестове на дъската

1. В тест за верига (ИКТ): ИКТ е автоматично онлайн тестване за проверка на компоненти, къси панталони, отваряне и стойности. Това тестване може точно да намери места за грешки, което позволява на работниците лесно да се справят с проблемния PCBA.


2. Тестване на сондата: Това е рентабилен метод, тестът за движещи се сонди на верига без персонализирани приспособления. Той е подходящ за различни изисквания за тестване чрез модификации на софтуера.

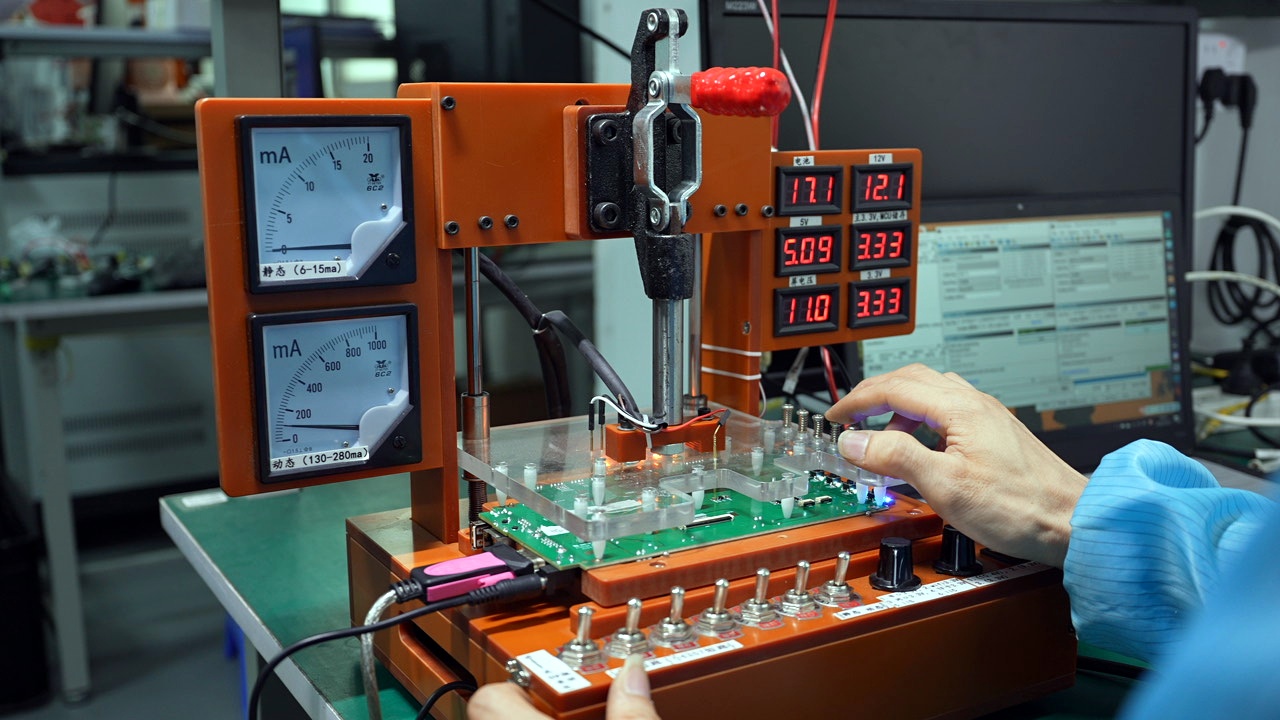

3. Функционално тестване: Изисква специализирано оборудване и персонализирани процедури за тестване, за да се провери функцията на PCB.


4.Автоматична оптична проверка (AOI): AOI Inspection използва камери за сканиране на спойници и дефекти на компоненти като мостове, несъответствие и липсващи части.


5.x тестване на лъчи: използва рентгенови лъчи за проверка на скритите стави (BGA, QFN), празнини или дефекти на спойка.

Без значение какъв тип тестване на електроника използвате, тя носи полза за печатаната платка (PCB). Тестването по време на етапа на проектиране помага на дизайнерите да избягват грешки в масовото производство, намаляват разходите, съкращават цикли на развитие и ускоряват производството. Изчерпателното тестване гарантира, че PCB отговарят на всички изисквания за електрически, механични и структурни проекти, като същевременно подобряват надеждността на продукта.


Тестването на PCB е важно за качеството на продукта. На Fanway предлагаме широк спектър от решения за тестване, включително проверка на компонентите, персонализиран тест. Свържете се с нас днес Вземете повече подробности.
