PCB дизайн и сглобяване

Защо да ни изберете за вашия проект за дизайн и сглобяване на PCB?

✅ Експертиза с пълен цикъл

Ние се справяме с всяка стъпка от схематичния дизайн до окончателното сглобяване.

PCB дизайн:Оптимизирани оформления за целостта на сигнала, термичното управление и съответствието на EMI/EMC.

Бързо прототипиране:Превръщане за само 5 дни за проектиране на проекти за сглобяване.

Производство с висока микс:Поддръжка за SMT, чрез дупка и хибридни технологии (0201 до BGA компоненти).

✅ Качество, изградено да продължи

IPC-A-610 Клас 2 Стандарти:Надеждност на високо ниво за критични приложения.

100% тестване:AOI, рентгенова проверка и функционални тестове осигуряват доставка на нулева дефекция.

Сертифицирано съответствие:ISO 9001, IATF 16949 (Автомобил) и ROHS/Придържане към достигане.

✅ Гъвкави и мащабируеми решения

1 парче прототипи до 10K+ тома:Няма изисквания за MOQ.

Глобални компоненти:Нашият експертен екип за покупка е добър в английския език и те могат бързо да набавят компоненти от глобалния производител и агент.

DFM/DFT оптимизация:Нашият екип на инженерите дава отзиви за дизайн, за да намали рисковете за производство.

Индустрии на дизайна и монтажа на PCB, които обслужваме

Потребителска електроника:Миниатюризирани дизайни за носими и интелигентни устройства.

Автомобил:Квалифицирани компоненти на AEC-Q100 за ADAS и EV системи.

Индустриален IoT:Рупазирани печатни платки за тежки среди.

Медицински изделия:ISO 13485 съвместим с монтаж в контролирани чисти помещения.

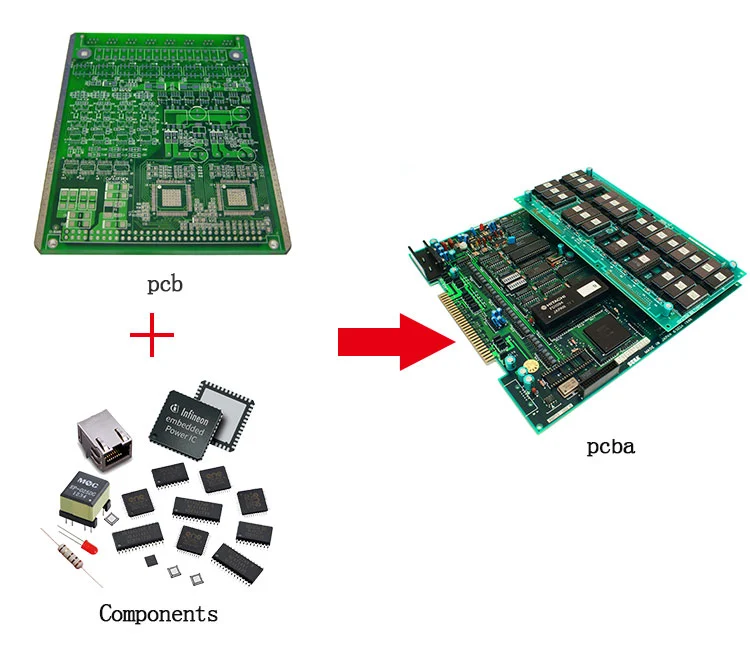

Как работи и сглобяването на PCB?

Истории за успех на клиента във Fanway

"Техният екип реши проблемите с шума на сигнала в нашия 8-сложен индустриален контролер PCB, като намали нашето време до пазара с 30%."

- водещ инженер, фирма за индустриална автоматизация

"От 10 прототипа до 50k единици тяхната мащабируемост и последователност са успешни."

- CTO, стартиране на медицински изделия

Започнете днес!
