Fanway е специализирана в предоставянето на ефективни и надеждни услуги за сглобяване на PCB от край до край, точно съобразени с вашите уникални изисквания, за да ускорите успеха на вашия продукт.
SMT Stencil, известен още като PCB шаблон, е важен инструмент в процеса на производство на SMT. Основната му функция е да осигури висококачествено запояване на електронни компоненти чрез прецизен печат на пастата. Независимо дали за масово производство или сглобяване с висока точност, SMT шаблонът винаги е играл важна роля за подобряване на ефективността на производството, намаляване на разходите и осигуряване на качество на продукта. Fanway се специализира в лазерно изрязани шаблони за сглобяване на PCB, предлагайки ненадминат прецизност, бърз обрат и глобална поддръжка. Ние проектираме прецизни SMT шаблони, предназначени да оптимизират процесите на технологията на повърхностното монтиране (SMT). Като надежден партньор за производителите на PCBA по целия свят, нашите лазерно изрязани шаблони осигуряват постоянно отлагане на пастата на спойка, намалени дефекти и повишена ефективност на производството.

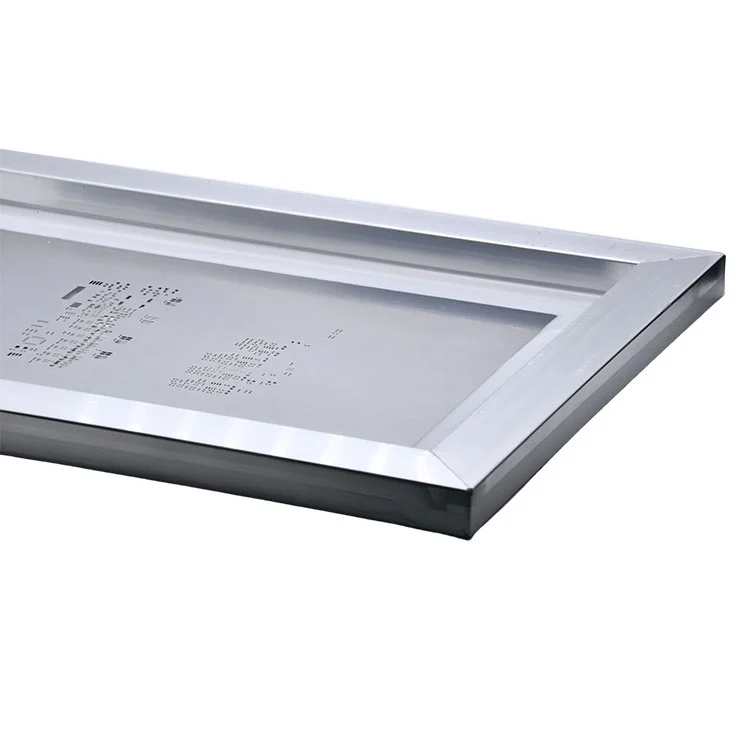

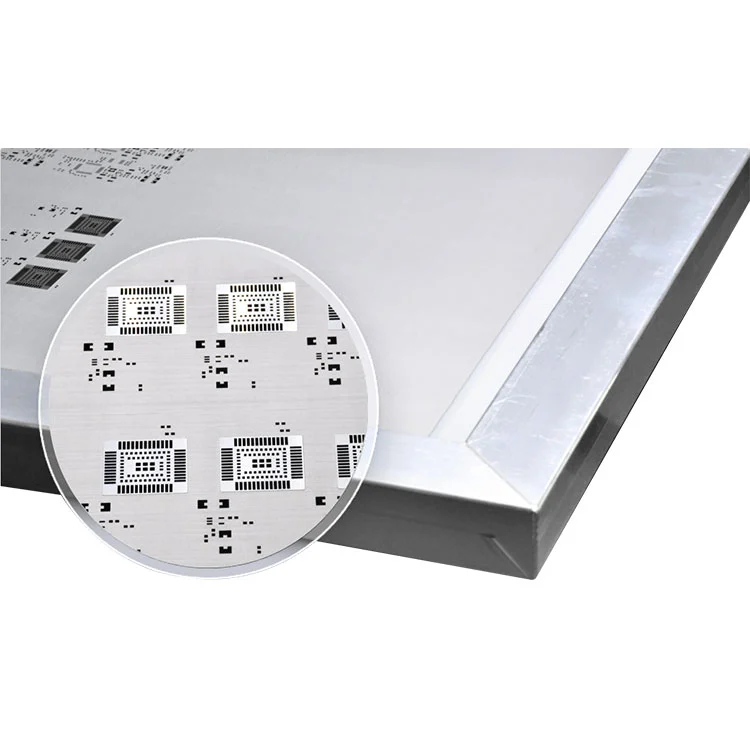

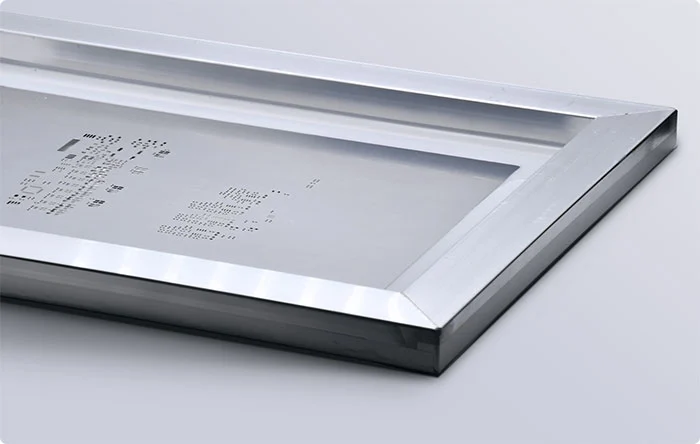

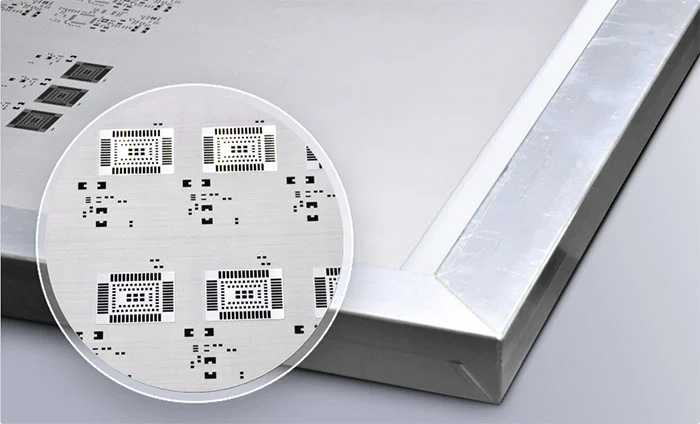

Този шаблон е фиксиран постоянно в твърда рамка, с помощта на мрежеста граница. Тази мрежеста граница позволява плътно фолиото да се опъва плътно, осигурявайки плоска и стабилна повърхност. Това строго разтягане постига печат с висока точност. В сравнение с безрамките SMT шаблони, той е по-удобен, тъй като няма нужда да се разтяга шаблон сама по себе си и е по-подходящ за производствени писти с голям обем.

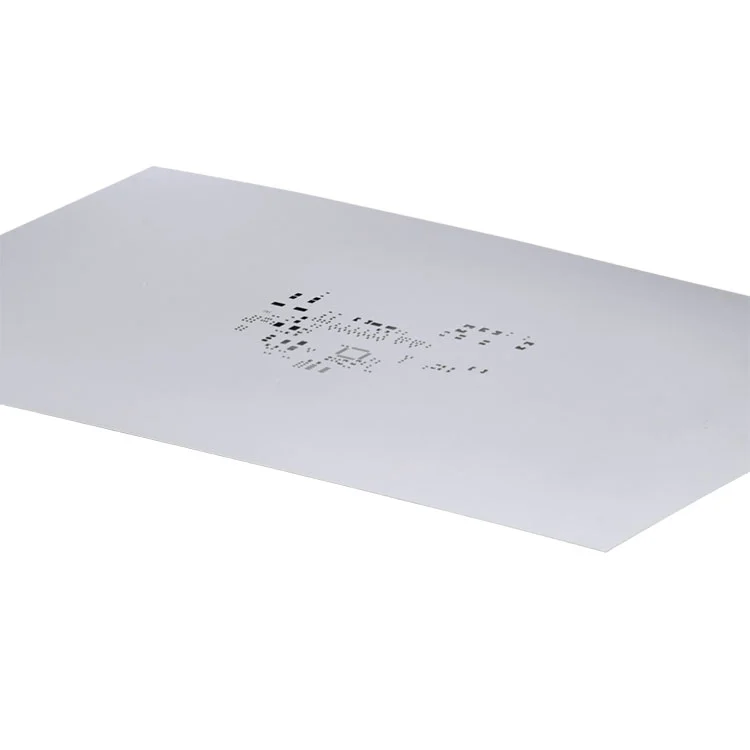

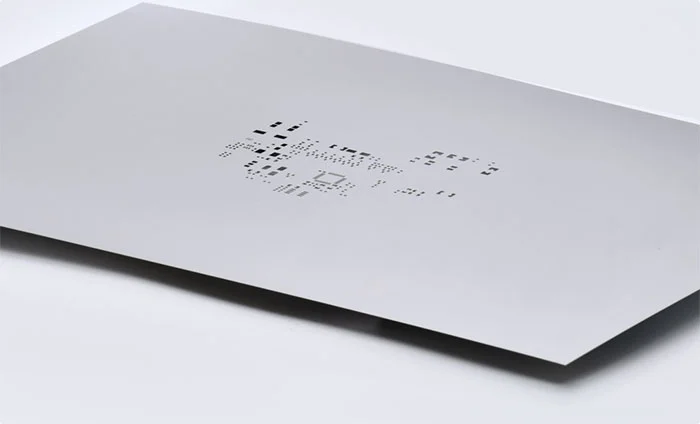

Без рамки SMT шаблони, известни още като фолиа, са 100% лазерно изрязани листове. Можете да ги използвате с рамки за многократна употреба. В сравнение с рамките на шаблони, той предлага рентабилно и екологично решение. В резултат на това е най -подходящ за кратки работи и прототип PCB сглобяване. Освен това можете да го използвате както за ръце, така и за машинно запояване.
Тези шаблони са изработени по поръчка от CAD файлове или Gerber файлове и са предназначени за печат на паста за ръка. Използвайки прототип SMT шаблони, можете да премахнете грешките в печат, да избягвате необходимостта от ръчно запояване на компоненти върху платката, да ускорите процеса на сглобяване на PCB.
Нашите най-съвременни лазерни системи постигат ** ± 0,01 мм точност **, като осигуряват перфектно подравняване с вашите дизайнерски файлове на PCB (Gerber/ODB ++). Идеален за компоненти на фини стъпки (до 01005) и сложни оформления.
Изберете от 304/316 неръждаема стомана или електрополиран никел за превъзходна издръжливост. Нашите шаблони издържат на 100 000+ цикъла на печат, като същевременно поддържат дефиницията на ръба.
- Размери на блендата и форми, съобразени с вашия бом
-Опции за кадър: нано покрити, монтирани на напрежение или рамки за многократна употреба
- Стъпка-Stencil Solutions за смесена дебелина на печатни платки
Прототипни шаблони за 24 часа | Обосновани поръчки за 3-5 дни
DHL/FedEx доставка до 50+ страни
✔ Широки приложения:SMT шаблоните могат да се използват за почти всички производствени процеси на PCB и не се ограничават до някаква специфична техника на производство.
✔ Висока точност и консистенция:SMT шаблоните гарантират, че позицията на подложките за паста за спойка е много точна и размерът на блендата е последователен.
✔ Съкращаване на PCB Време за сглобяване:С SMT шаблони, пастата за спойка може да се прилага към цялата ПХБ в една стъпка, като значително намалява времето за сглобяване.
| Лазерно изрязан шаблон | Лазерните шаблони предлагат висока точност и са подходящи за компоненти с фини стъпки. |
| Химически офорт шаблон | Химическият шаблон за офорт е най-рентабилният и е подходящ за стандартно производство на SMT. |
| Step-Up/Step-Down шаблон | Стъпчването/свалянето на шаблона е най-добрият избор при проектиране на компоненти, които изискват различни дебелини на пастата на спойка, оптимизиране на отлагането на пастата на спойка. |
| Електроформен шаблон | Електроформираният шаблон осигурява ултра висока точност и е идеален за приложения с висока надеждност. |
В: Как да избера правилната дебелина на шаблона?
О: Като цяло, 0. 1 мм до 0. 2 мм, в зависимост от типа паста за спойка, спецификацията на дизайна на PCB и размера на компонентите.
Въпрос: Какъв е продължителният живот на SMT шаблон?
О: Като цяло, 10 000 цикъла, но това зависи от това колко често се използва и колко добре се поддържа чрез почистване.
В: Можете ли да предложите прототип SMT шаблони?
О: Да, можем. Моля, любезно предоставете файл за дизайн на печатни платки за персонализиране.
