Отпечатани платки(PCBS) са мълчаливата гръбнака на днешната електроника. Независимо дали в смартфон, система за автомобилно управление, медицински скенер или навигационен модул за аерокосмически произход, PCBS осигуряват физическата и електрическата основа, която свързва всички компоненти. Разбирането на това как работят, започва с разпознаването на смяната, която донесоха към технологията. Преди PCBS окабеляването се извършва ръчно с връзки от точка до точка. Този метод беше не само предразположен към грешки, но и ограничена мащабируемост. PCBS реши тези проблеми, като предлага стандартизирани и слоести структури, които гарантират компактен дизайн, надеждност и масово производство.
И така, как точно работят? В основата си ПХБ обслужват три основни цели:
Механична поддръжка- Осигуряване на компоненти на място.
Електрически връзки- Осигуряване на проводими пътища за токов поток.
Целостта на сигнала- гарантиране, че електронните сигнали пътуват с минимална загуба или смущения.

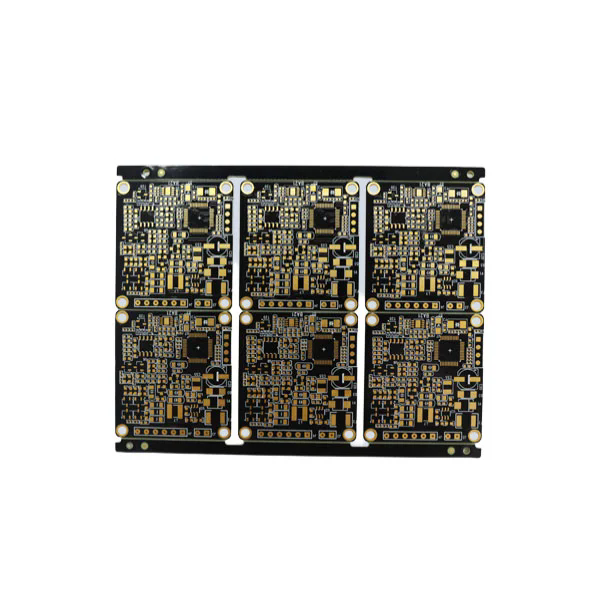

Конструкцията включвасубстрати, обикновено FR4 фибростъкло или други материали, които действат като изолационен слой. На всичкото отгоре медните фолиа се ламинират, вграждат се в пътеки и се покриват със защитни облицовки. Крайният резултат е щателно проектирана платка, където могат да се монтират резистори, кондензатори, микрочипове и конектори.
PCB могат да бъдат едностранни, двустранни или многопластови в зависимост от сложността на дизайна. Многослойните печатни платки - понякога достигат повече от 40 слоя - са от съществено значение за усъвършенстваното изчислително и телекомуникационно оборудване, където плътността на маршрутизиране на сигнала е от решаващо значение. Те включватVias(вертикални взаимовръзки), които позволяват на сигналите да преминават през различни слоеве, като същевременно поддържат целостта на производителността.
Управлението на топлината е друга решаваща роля на ПХБ. Чрез проектирането на термични виа, радиаторни мивки или специални медни изливания, производителите гарантират, че чувствителните компоненти остават в безопасни работни температури. Без такива дизайнерски съображения рискът от повреда на системата се увеличава значително.
Индустриите разчитат на различни видове ПХБ, съобразени с конкретни приложения. Разбирането на функцията на тези вариации дава представа защо PCB остават незаменими при глобалното производство на електроника.
Едностранни печатни платки: Това са най -простият тип, с медни коловози само от едната страна на дъската. Те са рентабилни и широко използвани в калкулатори, радиостанции и проста потребителска електроника.
Двустранни печатни платки: С участието на медни коловози от двете страни, те позволяват по -сложни дизайни на вериги. Компонентите могат да бъдат монтирани от двете страни, увеличавайки плътността.
Многослойни печатни платки: Състои се от три или повече слоя проводима мед, тези дъски се справят с много сложни приложения. Смартфоните, усъвършенстваните медицински изделия и аерокосмическата електроника често разчитат на тях.
Твърди ПХБ: Изградени върху твърди субстрати, те предлагат стабилност и издръжливост, което ги прави общи в повечето електронни устройства.
Гъвкави печатни платки: Конструирани с помощта на огъващи се материали като полиимид, те могат да усукват и сгъват, идеални за носими и компактна електроника.
Твърди палкс PCB: Хибрид, който съчетава твърди и гъвкави зони, предлагайки едновременно структурна стабилност и гъвкавост на дизайна.
Високочестотни печатни платки: Изработени от специализирани материали, те гарантират точност на сигнала за приложения като телекомуникации и радарни системи.
За да подчертаете ясно професионалните параметри на продукта, ето обобщена таблица:
| Параметър | Типичен обхват/спецификация | Пример за приложение |
|---|---|---|
| Основен материал | FR4, полиимид, CEM-1, Rogers | Потребителска електроника, автомобилна, RF оборудване |
| Дебелина на медта | 0,5 унция - 6 унции | Електрически табла, индустриален контрол |
| Брой на слоя | 1 - 40+ | От играчки до суперкомпютри |
| Повърхностно покритие | Hasl, enig, osp, потапящо сребро, потапящ калай | Подобрява споразумението, устойчивостта на корозия |
| Минимална ширина/разстояние между следите | 2 - 4 MILS (възможни усъвършенствани дизайни под 2 мили) възможни) | Устройства с висока плътност (HDI) |
| Работна температура | -55 ° C до +150 ° C (специални дизайни до 200 ° C +) | Аерокосмически, военни, индустриален контрол |
| Диелектрична константа (DK) | 2.2 - 4.5 В зависимост от материала | Високочестотно предаване на сигнал |
| Топлинна проводимост | 0,25 - 2,0 w/mk (в зависимост от субстрата) | Топлинни чувствителни вериги |
Тези параметри диктуват производителността, издръжливостта и надеждността на всеки PCB. Производителите внимателно подбират спецификациите въз основа на изискванията за крайно използване. Например, автомобилната ECU PCB изисква по -висока устойчивост на топлина и толерантност към вибрации в сравнение с обикновена табла за осветление на LED LED.
Надеждността на печатна платка не зависи само от дизайна, но и от прецизните производствени процеси. Висококачествените печатни платки изискват строго придържане към международни стандарти като IPC-A-600 (приемливост на печатни дъски). Процесът обикновено включва следните стъпки:
Дизайн и оформление- Инженерите създават схемата и го превеждат в файлове на Гербер, които диктуват медни шарки, пробиват дупки и маски за спойка.
Подготовка на субстрата- FR4 или избран материал се нарязва и ламинира с медно фолио.
Прехвърляне и офорт на изображението- Моделите на веригата са отпечатани, а нежеланата мед е изрязана далеч, оставяйки проводимите пътища.
Пробиване и покритие- Дупките се пробиват за VIA и компоненти, след което се поставят, за да се осигури проводимост.
Приложение за маска за запояване- Прилага се защитен полимерен слой, изолира следи и предотвратява мостовете на спойка.
Повърхностно покритие- HASL (изравняване на спойка с горещ въздух), enig (Gold никело на електролк никел) или други облицовки се прилагат за подобряване на спойка.
Печат на копринен екран- Добавят се референтни маркировки, лога и етикети.
Електрически тестове-Тестването на базата на летяща сонда или приспособление гарантира, че всички връзки са валидни и няма къси панталони или отворени вериги.
Окончателна проверка и опаковки- Съветите се проверяват визуално, измерени и пакетират според изискванията на клиента.
Надеждността се засилва допълнително от техники като:
Контрол на импедансаЗа високоскоростни цифрови схеми.
Подложки за термично облекчениеза оптимизиране на запояване.
Microvia TechnologyЗа компактни HDI PCB.
Конформални покритияза устойчивост на влага и прах.
Глобалните производители също се прилагатСистеми за управление на качествотокато ISO 9001, ISO/TS 16949 (Automotive) и AS9100 (Aerospace). Те гарантират постоянно изпълнение и спазване на взискателните индустрии.
Бъдещето на PCBS продължава да се развива с бързи технологични тенденции. Възникващи приложения в5G, AI-задвижвани устройства, електрически превозни средства и IoTдъски за търсене, които са по -тънки, по -бързи и по -издръжливи. Иновациите включват:
HDI (взаимосвързаност с висока плътност) PCB: Разрешаване на повече компоненти в по -малки пространства, което позволява смартфони и носими технологии.
Вградени компоненти: Интегриране на пасивни и активни компоненти директно в PCB слоеве за икономия на пространство.
Метални ядрени печатни платки: Използване на алуминиеви или медни основи за засилено разсейване на топлината при LED осветление и електроника за мощност.
Биоразградими субстрати: В отговор на опасенията за устойчивост, екологичните ПХБ привличат внимание.
3D отпечатани печатни платки: Предлагане на гъвкаво прототипиране и персонализирани геометрии.
Тъй като индустриите изискват по -високи честоти, по -бързи скорости и по -добра енергийна ефективност, PCB технологията продължава да се адаптира. Автомобилната електроника, например, все по -често изисква дъски, способни да издържат на високи вибрации, широки температурни граници и електромагнитна интерференция. Медицинските изделия разчитат на миниатюризирани печатни платки, които поддържат висока надеждност вътре в животоспасяващото оборудване. Телекомуникационните компании инвестират в високочестотни печатни платки, за да осигурят минимална загуба на сигнал в 5G базови станции.
Въздействието на тези иновации е дълбоко: по -добра свързаност, по -безопасен транспорт, напреднало здравеопазване и по -ефективно използване на енергията. По същество еволюцията на печатни платки пряко влияе върху бъдещето на глобалната технологична инфраструктура.
Q1: Колко дълго трае печатна платка?
Висококачественият PCB може да продължи от 10 до 20 години в зависимост от условията на използване, подбор на материали и термично управление. Промишлените и аерокосмическите PCB, проектирани с по-строги спецификации, могат да продължат още по-дълго с правилна поддръжка.
Q2: Как да избера правилната печатна платка за моето приложение?
Изборът на правилния ПХБ включва оценка на операционната среда, изискванията за мощност, скоростта на сигнала и ограниченията на физическия дизайн. Например, гъвкавите печатни платки са идеални за носими устройства, докато многослойните твърди дъски са по-добри за високоскоростни системи за обработка на данни. Консултацията с опитен производител гарантира оптимален избор на материали и дизайн.
Печатните платки са скритата сила на съвременните технологии, като гарантира, че устройствата остават функционални, надеждни и ефективни. От основните еднослойни дизайни на потребителските джаджи до сложните многопластови структури в аерокосмическото и медицинското оборудване, ПХБ продължават да се развиват и да се адаптират към новите предизвикателства.
