Гъвкавите печатни платки (FPC PCB) са в основата на бързо развиващата се електроника индустрия. Тъй като устройствата стават по -малки, по -леки и по -мощни,FPC PCBТехнологията се превърна в критично решение за постигане на компактни дизайни, без да се компрометира производителността. Потапяйки дълбоко в материалните спецификации, параметрите на производителността и модерните производствени техники, ще ви предоставим ясно разбиране на техните предимства и ще ви помогнем да вземете информирани решения за следващия си проект.

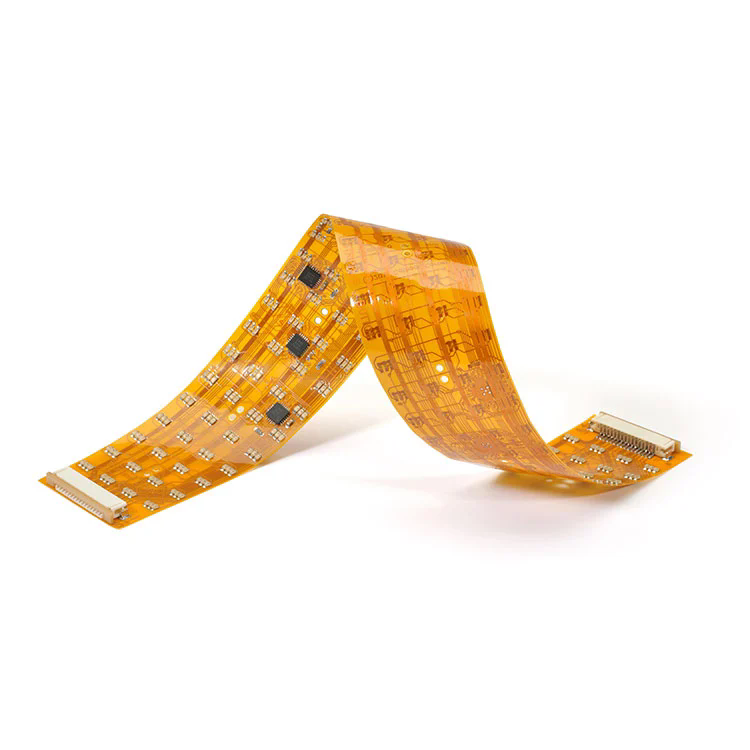

FPC PCB (гъвкава печатна платка) е силно адаптивна електронна връзка, изработена от тънки, гъвкави материали. За разлика от традиционните твърди печатни платки, FPC могат да се огъват, сгъват и усукват, което позволява на производителите да проектират по -малки и по -леки устройства, без да се компрометират с електрическите характеристики.
Структурата обикновено включва:
Основен материал: Полиимид (PI) или полиестер (PET) филм за гъвкавост.
Проводим слой: Медно фолио за ефективна трансмисия на тока.
Лепилен слой: Осигурява силна връзка между мед и субстрат.
Защитно наслагване: Осигурява изолация и механична защита.
FPC PCB функционира като традиционна печатна платка, но предлага механична гъвкавост. Когато се интегрира в устройство, той може да свърже различни електронни компоненти в динамични или затворени пространства. Например, при смартфони, FPC PCB свързват дънната дъска към дисплея чрез шарнирни механизми, като същевременно поддържат стабилно предаване на сигнала.
FPC PCB на Fanway са проектирани с точност и надеждност. По -долу е преглед на основните спецификации:
| Параметър | Спецификация | Описание |
|---|---|---|
| Основен материал | Полиимид / ПЕТ | Осигурява издръжливост и висока гъвкавост |
| Дебелина на медта | 1oz / 2oz | Борави с различни текущи възможности |
| Брой на слоя | 1–6 слоя | Поддържа прости до сложни дизайни на вериги |
| Повърхностно покритие | Enig / osp / hasl | Защитава медта и подобрява спомената способност |
| Мин. Ширина на следите | 0,05 mm | Активира маршрутизацията с верига с висока плътност |
| Мин. Размер на дупката | 0,1 mm | Подходящ за приложения за микро-VIA |
| Работна температура. | -40 ° C до +150 ° C. | Изпълнява надеждно в екстремни среди |
| Радиус на огъване | Само 1 mm | Перфектен за динамични сценарии за огъване |
| Контрол на импеданса | ± 10% толеранс | Осигурява стабилна цялост на сигнала |
Тези параметри правят FPC PCBs идеални за индустрии, изискващи миниатюризация, гъвкавост и издръжливост.
Уникалните предимства на FPC PCBs доведоха до широкото приемане в множество сектори:
Смартфони и таблети: Компактни взаимовръзки между дисплеи, батерии и процесори.
Носими устройства: Ултратъчните FPC осигуряват безпроблемна интеграция за часовници, фитнес проследяващи и VR слушалки.
Лаптопи и игрални конзоли: Гъвкавите схеми с висока плътност подобряват надеждността на сигнала в тесни заграждения.
ADAS & InfotAnment: Гъвкавите ПХБ гарантират стабилни връзки в ограничените пространства на таблото.
Светодиодни осветителни системи: Подобреното устойчивост на топлина поддържа високоефективно автомобилно осветление.
Управление на батерията: FPC PCB издържат на вибрации и температурни колебания в EVS.
Диагностични устройства за изображения: Гъвкавите дизайни поддържат компактни медицински скенери.
Носими здравни монитори: Леките и биосъвместими вериги позволяват проекти, подходящи за пациента.
Хирургически инструменти: Висока надеждност FPCS захранваща прецизна инструменти при минимално инвазивни операции.
Роботика и автоматизация: Динамичната способност за огъване позволява интеграция в роботизирани оръжия.
Аерокосмически инструменти: Резистентността на екстремната температура гарантира дългосрочната надеждност.
5G и IoT решения: Високоскоростното предаване на сигнал поддържа мрежи от следващо поколение.
FPC PCB предоставят няколко предимства, които ги правят незаменими в напредналата електроника:
Сменяйки обемните кабелни сбруи, FPC намаляват значително общия размер на устройството и теглото.
Те се огъват, сгъват и усукват, без да губят производителност, което позволява компактни оформления в сложни сглобки.
С по -малко точки на взаимосвързаност и стави на спойка, FPC минимизират рисковете за отказ и подобряват дълголетието.
Проектирани да издържат на екстремни условия на околната среда, те са идеални за автомобилни, аерокосмически и индустриални приложения.
Контролиран импеданс осигурява ефективна, стабилна и надеждна високочестотна ефективност на сигнала.
Производството на висококачествени FPC PCB включва авангардни технологии:
Лазерно сондиране: Постига ултра фини микро-VIA за взаимовръзки с висока плътност.
Автоматична оптична проверка (AOI): осигурява производство без дефекти и постоянно качество.
Процеси на галванопластика: Подобрява медната адхезия и издръжливостта.
Приложение за покритие и наслагване: Осигурява допълнителна защита срещу механично напрежение.
Тестване на контрола на импеданса: Гарантира стабилна производителност на сигнала за високоскоростни вериги.
О: Основната разлика се крие в гъвкавостта. Твърдите печатни платки са фиксирани и се използват в статични сглобки, докато FPC PCB могат да се огъват, сгъват и усукват без повреди, което ги прави подходящи за динамични или компактни среди като смартфони, носими и автомобилни табла.
A: Висококачествените FPC PCB, като тези, произведени от Fanway, са проектирани да издържат на екстремни условия. С работната температура варира от -40 ° C до +150 ° C и засилената вибрационна устойчивост, те могат надеждно да се представят за повече от 10 години в взискателни приложения като автомобилна електроника и аерокосмически инструменти.
С десетилетия опит в производството на гъвкави вериги,ВентилаторОсигурява високо прецизна, надеждни и персонализирани FPC PCB решения. Нашите усъвършенствани производствени съоръжения, строг контрол на качеството и иновативно инженерство ни позволяват да доставяме продукти, които отговарят на развиващите се нужди на индустриите по целия свят.
Независимо дали се нуждаете от еднослоен прототип или многослойно гъвкаво решение за високочестотни приложения, Fanway гарантира, че всяка платка на веригата е оптимизирана за производителност, надеждност и ефективност на разходите.
Ако искате да интегрирате FPC PCB решения във вашите продукти,Свържете се с насднес, за да обсъдите изискванията на вашия проект. Нашият инженерен екип е готов да ви помогне да постигнете дизайни от следващо поколение с авангардна технология.
