В бързо развиващия се свят на производството на електроника, където компактните дизайни, леките структури и превъзходните характеристики са от съществено значение,Твърди гъвкави печатни платкиса се превърнали в едно от най -иновативните решения. Комбинирайки издръжливостта на твърдите дъски с гъвкавостта на гъвкавите вериги, твърдите гъвкави печатни платки променят начина, по който инженерите проектират всичко - от потребителската електроника до аерокосмическите системи. В тази статия ще се потопим дълбоко в това какви са твърди гъвкави печатни платки, как работят, защо те стават все по-популярни и как техните уникални параметри ги правят оптимален избор за приложения с високо търсене.

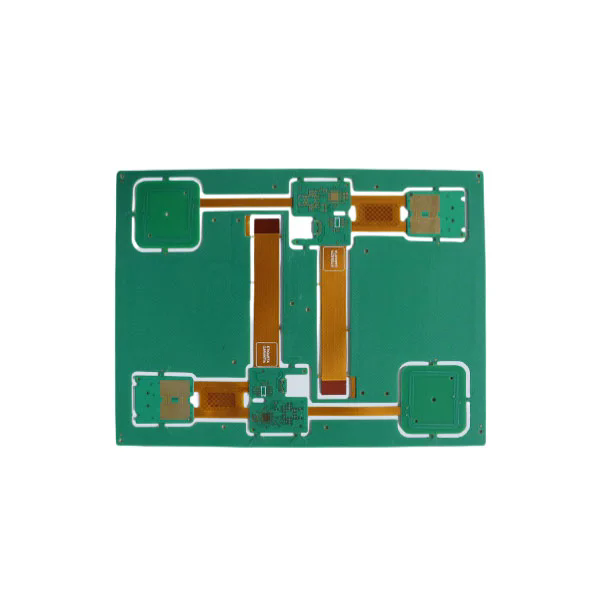

Твърди Flex PCB е хибридна печатна платка, която интегрира както твърди, така и гъвкави субстрати в един, безпроблемен дизайн. За разлика от традиционните твърди печатни платки, които се състоят изцяло от твърди FR4 или подобни материали, или чисто гъвкави схеми, които използват полиимидни филми, твърдите гъвкави PCB съчетават и двете технологии, за да увеличат максимално производителността и свободата на дизайна.
В основата си твърдата секция поддържа компоненти, които изискват механична стабилност, като конектори, микроконтролери или интегрирани вериги, докато гъвкавата секция позволява на дъската да се огъва, сгъва или усуква, за да се побере в компактни заграждения. Това прави твърдите гъвкави печатни платки идеални за приложения, където пространството е ограничено, но високата надеждност е от решаващо значение.
Целостта на сигнала: По-късите взаимовръзки между твърдите и гъвкавите слоеве минимизират загубата на сигнал и подобряват високоскоростното предаване на данни.
Механична гъвкавост: Гъвкавата секция позволява сгъване, което намалява общия размер на устройството и елиминира обемистото окабеляване.
Подобряване на надеждността: Интегрирането на гъвкави и твърди части в един PCB минимизира спойните фуги и конектори, които са общи точки на повреда.
Тази комбинация от гъвкавост на производителността и дизайна направи твърдите гъвкави PCB все по -жизненоважни в индустриите като медицински изделия, военна електроника, автомобилни системи и потребителски джаджи.
Производителите на електроника често са изправени пред критично решение при избора на видове PCB: Трябва ли да използват традиционна твърда печатна платка, гъвкава печатна платка или твърда гъвкава печатна платка? Ето основните причини, поради които твърдите гъвкави печатни платки се превръщат в предпочитания избор за усъвършенствани дизайни.
| Функция | Твърди печатни платки | Гъвкава печатна платка | Твърди гъвкави печатни платки |
|---|---|---|---|
| Използване на пространството | Ограничен | Отличен | Отличен |
| Механична издръжливост | Високо | Умерен | Високо |
| Дизайн гъвкавост | Ниско | Високо | Високо |
| Целостта на сигнала | Умерен | Умерен | Отличен |
| Сложност на сглобяването | Високо (повече конектори) | Високо | Ниско |
| Надеждност | Добре | Умерен | Отличен |
Твърдите гъвкави печатни платки предлагат най -доброто от двата свята, като комбинират стабилността на твърдите печатни платки с адаптивността на гъвкавите схеми. Това води до:
Компактни дизайни: от съществено значение за смартфони, носими и IoT устройства.
Намалено тегло: От решаващо значение за аерокосмическото, дронове и автомобилни приложения.
По -малко точки на свързване: Намалява потенциалните точки на отказ и подобрява живота на продукта.
Подобрена производителност: Поддържа превъзходно предаване на сигнала дори в високочестотни приложения.
Медицински изделия: пейсмейкъри, системи за изображения и хирургични инструменти.
Аерокосмическо и отбрана: авионика, радарни системи и електроника на военна степен.
Автомобилни: Усъвършенствани системи за подпомагане на драйвери (ADA), информационни системи и управление на батерията на EV.
Потребителската електроника: смартфони, таблети, камери и конзоли за игри.
Чрез активиране на миниатюризация, като същевременно поддържат структурна цялост, твърдите гъвкави PCB са се превърнали в незаменим компонент в електронните устройства от следващо поколение.
Когато избирате твърд доставчик на PCB, разбирането на техническите параметри е от решаващо значение. Висококачественото производство гарантира издръжливост, производителност и съответствие със строгите индустриални стандарти. По -долу е обобщение на ключовите спецификации на продукта, които определят превъзходен твърд гъвкав PCB:
| Параметър | Спецификация |
|---|---|
| Материал | FR4, полиимид, PET |
| Брой на слоя | 2 до 20+ слоя |
| Дебелина на медта | 0,5 унция до 4 унции |
| Мин. Ширина/разстояние на линията | 0,075 mm / 0,075 mm |
| Размер на дупката | Мин. 0,1 mm |
| Флекс радиус на огъване | Едва 0,5 mm |
| Повърхностно покритие | Enig, hasl, osp, потапящо сребро, златно покритие |
| Работна температура | -40 ° C до +150 ° C. |
| Контрол на импеданса | ± 10% |
| Сертификати | Rohs, UL, ISO9001, IPC-6013 |
Тези спецификации гарантират, че PCB поддържа високи електрически характеристики и издържа на тежки условия на околната среда. Производителите, специализирани в твърди гъвкави печатни платки, използват модерни техники за производство, като лазерно пробиване, контролирано импедансно маршрутизиране и автоматизирана оптична проверка, за да гарантират прецизност и надеждност.
Изборът на подходящия производител е също толкова критичен, колкото избора на правилния дизайн на PCB. Ето контролен списък, който ще ви помогне да оцените надежден доставчик на PCB с твърд гъвкав PCB:
Инженерна експертиза: Уверете се, че производителят има опит с обработка на сложни многослойни твърди дизайни на PCB PCB.
Качество на материала: Използвайте само висококачествен FR4 и полиимид, за да осигурите издръжливост и гъвкавост.
Осигуряване на качеството: Потърсете строги протоколи за тестване, включително AOI, тестване на импеданс и тестове за термичен стрес.
Опции за персонализиране: Изберете доставчик, който предлага персонализирани решения за вашите конкретни изисквания за приложение.
Време и мащабируемост на оловото: Бързото прототипиране, съчетано с възможността за мащабиране за масово производство, е от решаващо значение.
Falway е водещ строг производител на PCB PCB с дългогодишен опит в предоставянето на висококачествени решения за индустрии, включително медицинска, автомобилна, аерокосмическа и потребителска електроника. Нашите продукти се произвеждат с помощта на най-модерното оборудване, съответстващи на стандартите на IPC-6013 и претърпяват строги тестове за качество, за да се гарантира производителността от най-високо ниво.
Независимо дали се нуждаете от сложен многослоен дизайн или рентабилен прототип, Fanyway предоставя цялостна подкрепа от дизайнерската консултация до окончателното производство.
Q1. Кои са основните предимства от използването на твърди гъвкави PCB в дизайна на продукта?
A1. Твърдите гъвкави печатни платки позволяват компактни дизайни, намаляват общото тегло, минимизират взаимовръзките и подобряват целостта на сигнала. Тези ползи ги правят идеални за индустрии, където надеждността и миниатюризацията са от решаващо значение, като аерокосмическото, автомобилната и медицинската технология.
Q2. По -скъпи ли са твърдите гъвкави PCB от традиционните твърди печатни платки?
A2. Въпреки че първоначалните производствени разходи за твърди гъвкави печатни платки може да са по -високи, те често намаляват общите производствени разходи, като минимизират конекторите, подобряват надеждността и позволяват ефективно сглобяване. В приложения с висока производителност те доставят значителни икономии на разходи през жизнения цикъл на продукта.
Твърдите гъвкави печатни платки предефинират съвременната електроника, като осигуряват несравнима дизайнерска гъвкавост, надеждност и производителност. Те дават възможност на инженерите да създават компактни, но здрави продукти, които отговарят на нарастващите нужди на индустриите, вариращи от медицинска технология до аерокосмическото пространство.
AtFalway, ние сме специализирани в производството на висококачествени твърди гъвкави печатни платки, съобразени с вашите нужди. С нашите авангардни съоръжения, строги протоколи за тестване и инженерна експертиза, ние ви помагаме да постигнете оптимална производителност и надеждност на вашите продукти.
Готови ли сте да изведете вашия дизайн на електроника на следващото ниво?Свържете се с насДнес, за да обсъдите вашия проект и да откриете как Fanyway може да осигури перфектното твърдо Flex PCB решение.
-
