В днешната индустрия за електроника търсенето на високоефективни и трайни печатни платки (PCBs) нараства бързо.Тежка медна печатна платкаS, известен още като дебели медни PCB, се превърна в предпочитано решение за индустрии, които изискват висок капацитет на тока, превъзходно управление на топлината и повишена надеждност при екстремни условия. От автомобилни енергийни системи до оборудване за възобновяема енергия, тези дъски играят критична роля в съвременната електроника.

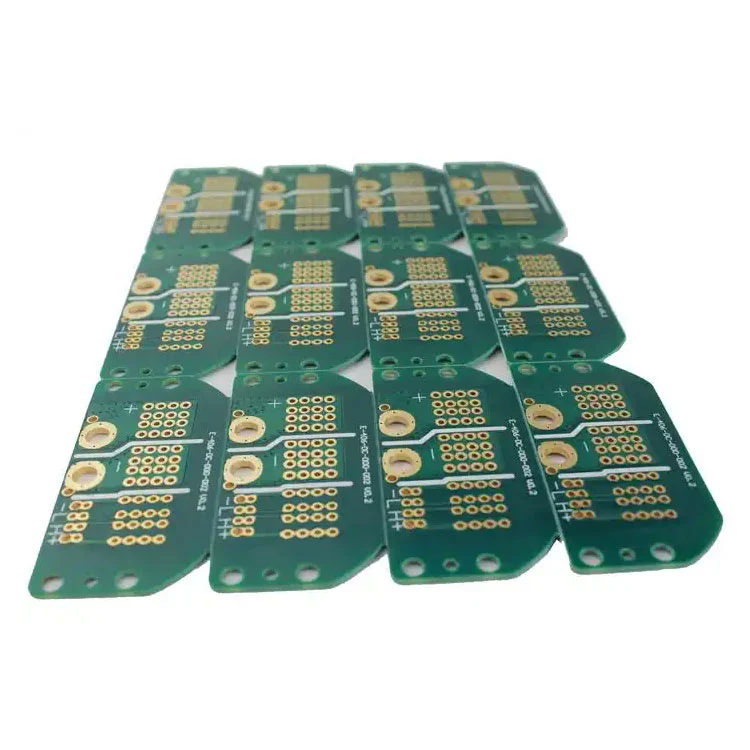

Тежката медна печатна платка е вид печатна платка, която съдържа медни проводници с дебелина, варираща от 3 унции/фута² до 20 унции/фута² или повече. За разлика от стандартните ПХБ, които обикновено използват медни слоеве от 1 унция/фута² или по -малко, тежките медни PCB са проектирани да се справят със значително по -високи товари на тока и да издържат на екстремно термично напрежение.
Високия ток за носене - По -дебелите медни слоеве позволяват на ПХБ да се справи с по -високи токове, без да прегрява или повреди веригата.
Подобрено термично управление - тежките медни печатни платки разсейват топлината по -ефективно, което ги прави идеални за приложения, при които плътността на мощността е висока.
Подобрена механична якост - По -дебелото медно покритие добавя твърдост и издръжливост, което позволява на дъската да издържа на сурова работна среда.
Компактни възможности за проектиране-Дизайнерите могат да интегрират вериги с висок ток и нисък ток върху една и съща дъска, намалявайки общия размер и теглото.
По-добра надеждност-С намален риск от повреда на веригата при високи товари, тези табла са добре подходящи за критични за мисията приложения.
Тежките медни печатни платки са особено жизненоважни в електрониката на електроенергията, автомобилните системи, индустриалното оборудване, решения за възобновяема енергия и аерокосмическите технологии. Чрез увеличаване на дебелината на мед, инженерите могат да осигурят ефективен поток на тока и да намалят шансовете за топлинно свързани повреди, което прави тези дъски необходимост от съвременната електроника.
Когато избирате тежка медна печатна платка, техническите спецификации играят ключова роля за определяне на производителността и пригодността за вашето приложение. По -долу е изчерпателна таблица, обобщаваща типичните спецификации на нашите тежки медни PCB:
| Спецификация | Подробности |
|---|---|
| Дебелина на медта | 3 унции/фута² до 20 унции/фута (персонализиран) |
| Брой на слоя | 1 до 32 слоя |
| Основен материал | FR4, Роджърс, полиимид, метално ядро |
| Дебелина на дъската | 0,8 mm до 6,0 mm |
| Повърхностно покритие | Hasl, единодушен, osp, потапящо сребро, enepig |
| Маска за спойка | Зелено, синьо, червено, черно, бяло |
| Минимална ширина на следите | 3 мили |
| Минимално разстояние | 3 мили |
| Топлинна проводимост | Високо, оптимизиран за разсейване на топлина |
| Работна температура | -55 ° C до +150 ° C. |
| Приложения | Електроника, автомобилна, аерокосмическа, индустриална машина, слънчеви инвертори |
Избирайки правилните спецификации, инженерите могат да оптимизират PCB за среди с висок ток, висока температура или висока надеждност. Например, преобразувателите на електроенергии и контролерите на електрически превозни средства изискват дъски с дебелина на мед над 8 унции, докато индустриалните двигатели може да се нуждаят от дори по -голям капацитет.
Процесът на производство на тежки медни PCBs се различава значително от стандартните ПХБ поради увеличената дебелина на медта. Специализираните техники се използват за осигуряване на издръжливост и точност.
Процесът започва с избора на висококачествени ламинати като FR4 или метални основни субстрати. Избраният материал трябва да издържи на изключителна топлина и механично напрежение.
Стандартните печатни платки използват прости процеси на офорт, но тежките медни печатни платки изискват диференциално офорт, за да осигурят прецизни форми на проводник, без да се подбиват. Това е от решаващо значение за поддържане на целостта на дебелите медни следи.
Технологията за покритие се използва за натрупване на дебелина на мед както на повърхността, така и в рамките на виа. Покриването на отвора повишава потока на тока между слоевете и предотвратява прегряването.
Множество медни слоеве са ламинирани при висока температура и налягане. Специализираните системи за смоли се използват за предотвратяване на разслояването и поддържане на структурната цялост.
Маски за спойка с висока температура се прилагат за защита на медните следи. Повърхностните облицовки като Enig или HASL се добавят за подобряване на спомемостта и устойчивостта на корозия.
Всяка дъска се подлага на електрически тестове, тестове за термично колоездене и проверки на надеждността, за да се гарантира, че тя отговаря на строгите индустриални стандарти.
Този силно контролиран процес гарантира, че тежките медни PCB осигуряват изключителна производителност, издръжливост и безопасност, което ги прави подходящи за критични за мисията приложения.
Тежките медни печатни платки са широко възприети в индустриите, където високата мощност, екстремните температури и надеждността са от решаващо значение.
Използвани при инвертори, токоизправители и преобразуватели на мощност, тези дъски се справят с високи токове, без да се компрометират работата.
Контролерите на електрически превозни средства, системите за управление на батерията и LED фаровете разчитат на тежки медни PCB за термична ефективност и дългосрочна издръжливост.
Тежките двигатели, роботизираните системи и фабричните машини за автоматизация изискват PCB, които издържат на постоянни високи токове и температури.
Слънчевите инвертори, вятърните турбини и системите за съхранение на енергия зависят от тежките медни PCB за ефективно управление на колебателните натоварвания.
В критичната за мисията среда надеждността не се договаря. Тежките медни печатни платки осигуряват стабилни характеристики при екстремни условия на стрес.
О: Стандартният PCB обикновено използва дебелина на медта до 1 унция/фута², докато тежката медна печатна платка варира от 3 унции/фута² до 20 унции/фута² или повече. По-дебелата мед позволява на тежките медни PCB да пренасят по-високи течения, да подобрят разсейването на топлината и да се справят с изключително механично напрежение, което ги прави идеални за приложения с висока мощност.
О: Дебелината на медта зависи от текущото ви натоварване, работната температура и ограниченията на дизайна. Например:
Приложенията под 3A могат да използват 1 унция мед.
Приложенията между 3A - 10A обикновено изискват мед от 2 унции до 4 унции.
Системите с висока мощност над 10а често изискват 8 унции или по-дебела мед.
Консултацията с опитен производител на печатни платки осигурява оптимална дебелина на медта за нуждите на вашия проект.
В епоха, в която електрониката трябва да бъде по -мощна, надеждна и ефективна, тежки медни PCB осигуряват несравними предимства. Те осигуряват превъзходен текущ капацитет, изключително управление на топлината и дълготрайна трайност в индустриите като автомобилна, възобновяема енергия, индустриална автоматизация и аерокосмическото пространство.
AtВентилатор, ние сме специализирани в производството на висококачествени тежки медни печатни платки, съобразени с точните спецификации на вашия проект. С модерни производствени възможности и строг контрол на качеството ние гарантираме оптимална ефективност за вашите приложения с висока мощност.
Ако търсите надежден партньор, който да доставя трайни, ефективни и рентабилни решения за тежки медни PCB,Свържете се с нас За да обсъдите вашите изисквания.
