Какво е FR4 PCB и защо е важно в електрониката?

Тази статия обяснява значението на FR4 PCB, неговите свойства, производствени процеси, предимства, ограничения, приложения в реалния свят и сравнения с алтернативни материали за PCB. Предоставя практически прозрения за инженери, любители, купувачи и технологични ентусиасти. Ще намерите и подробен раздел с често задавани въпроси, който отговаря на често срещани въпроси, свързани с печатни платки FR4.

📑 Съдържание

• Какво е FR4 PCB?
• Как се прави FR4 PCB?
• Защо да изберете FR4 материал за печатни платки?
• Кои свойства на FR4 са най-важни?
• Какви са общите приложения на FR4 PCB?
• Как се сравнява FR4 с други материали за печатни платки?
• Често задавани въпроси

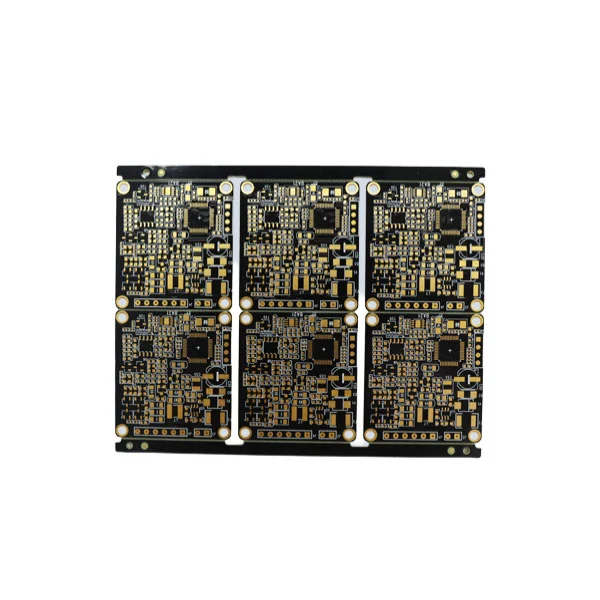

❓ Какво е FR4 PCB?

АнFR4 PCBсе отнася до печатна платка, която използваFR4като основен материал. FR4 означава „Забавител на горенето 4“, което е обозначение на степен, присвоено на подсилен с фибростъкло епоксиден ламинат. Това е де факто стандартният субстрат, използван в повечето електроники поради силната си механична якост, отлична електрическа изолация и капацитет за работа в широк температурен диапазон.

Терминът „PCB“ означава платформа, която свързва електронни компоненти чрез ецвани медни вериги и покрити отвори. Когато се комбинира с FR4, той образува издръжлива и надеждна платка, подходяща за всичко - от евтина потребителска електроника до индустриални системи за управление.

❓ Как се прави FR4 PCB?

Производството на печатна платка FR4 включва няколко прецизни стъпки, за да се гарантира последователност и качество. Основните елементи включват медно фолио, ламинатни листове FR4 и серия от процеси, които трансформират суровините във функционални платки.

📍 Стъпка по стъпка производствен процес

1. Подготовка на материала:Ламинатните листове FR4 се нарязват по размер и се почистват.
2. Медно ламиниране:Медните слоеве са свързани към ядрото FR4 под въздействието на топлина и налягане.
3. Фотогравиране:Прилага се фоточувствителна маска и се излага на ултравиолетова светлина, за да се дефинират следи от мед.
4. Офорт:Нежеланата мед се отстранява с помощта на химически ецващи препарати, оставяйки прецизни схеми на веригата.
5. Сондиране:Машините с ЦПУ пробиват дупки за отвори и кабели за компоненти.
6. Покритие:Стените на отворите са покрити с мед за електрическо свързване на слоевете.
7. Солдерна маска и копринен екран:Нанасят се защитни покрития и идентификационни знаци.
8. Тестване и инспекция:Готовите платки се подлагат на електрически тестове за откриване на грешки и осигуряване на производителност.

❓ Защо да изберете FR4 материал за печатни платки?

Изборът на материал FR4 за производство на печатни платки предлага набор от предимства, които го правят идеален за много приложения. Неговата балансирана производителност, рентабилност и гъвкавост допринасят за широкото му приемане.

🤔 Основни предимства на FR4

• Висока якост:Отлична механична стабилност при статични и динамични натоварвания.
• Добра изолация:Ниската диелектрична константа и тангенсът на загубите намаляват изкривяването на сигнала.
• Забавител на горенето:Отговаря на стандартите за безопасност поради самозагасващи свойства.
• Температурна толерантност:Работи добре в широк температурен диапазон (обикновено до ~130°C).
• Ефективност на разходите:Конкурентни цени в сравнение с модерните композити.

❓ Кои свойства на FR4 имат най-голямо значение при проектирането на печатни платки?

Когато избират материал за проектиране на печатни платки, инженерите оценяват няколко ключови свойства, които влияят върху производителността и надеждността. FR4 демонстрира благоприятни характеристики по много критерии.

❓ Какви са често срещаните приложения на печатни платки FR4?

FR4 PCB са повсеместни поради своята гъвкавост и надеждност. По-долу е даден преглед на приложенията, при които FR4 се представя изключително добре.

🌍 Типични случаи на употреба

• Потребителска електроника:Смартфони, таблети, битова техника.
• Индустриален контрол:PLC, контролери за движение, захранвания.
• Автомобилна електроника:Табла, сензори, информационно-развлекателни системи.
• Комуникационни устройства:Рутери, RF модули, мрежово оборудване.
• Медицински изделия:Диагностични машини, контролери за оборудване.

❓ Как се сравнява FR4 с други материали за печатни платки?

Инженерите често избират между FR4 и алтернативни материали като полиимид, Роджърс или субстрати с метална сърцевина. Всеки материал предлага уникални предимства, подходящи за специфични нужди.

❓ Често задавани въпроси (FAQ)

Q:Какво означава "FR4" в PCB?

A:FR4 означава „забавител на горенето 4“, което означава подсилен със стъкло епоксиден ламинат, който е устойчив на огън и осигурява структурна здравина на печатни платки.

Q:Защо FR4 се използва толкова широко в производството на печатни платки?

A:FR4 съчетава механична якост, електрическа изолация, термична устойчивост и рентабилност, което го прави подходящ за широк спектър от електронни приложения.

Q:Може ли FR4 да се използва във високочестотни RF приложения?

A:Докато FR4 се използва в по-нискочестотни вериги, високочестотните RF вериги често изискват материали като Rogers, които имат по-ниски диелектрични загуби за по-добра цялост на сигнала.

Q:Как влажността влияе на печатните платки FR4?

A:FR4 има добра устойчивост на влага, но дългосрочното излагане на висока влажност може да повлияе на производителността. Защитните покрития и конформните слоеве помагат за смекчаване на това.

Q:Подходящ ли е FR4 за автомобилна електроника?

A:Да, FR4 се използва широко в автомобилната електроника поради своята термична стабилност и издръжливост, въпреки че могат да бъдат избрани специфични високотемпературни варианти за екстремни среди.

📌 Последни мисли

разбиранеFR4 PCBе от съществено значение за всеки, който работи или изучава електронен дизайн и производство. Неговите балансирани характеристики го правят основен материал за безброй устройства по целия свят. Независимо дали оценявате материали за нов проект или избирате доставчик, FR4 остава надежден избор.
