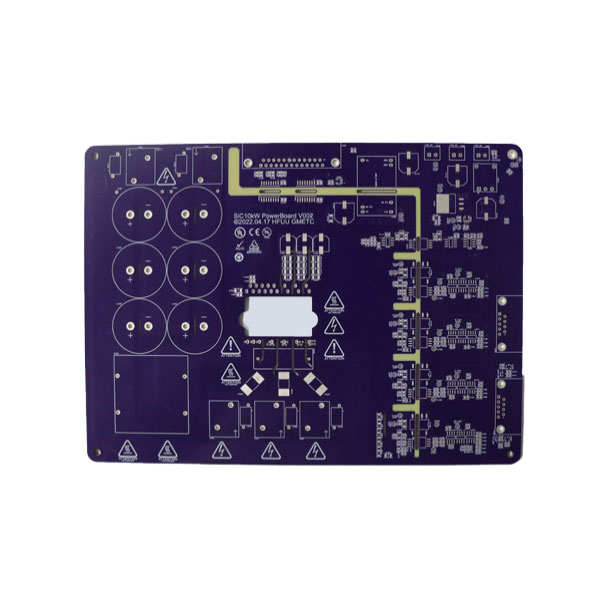

Печатните платки с висока плътност (HDI) (PCBs) са се превърнали в крайъгълен камък в съвременната електроника, особено в приложения, където компактността, високата производителност и надеждността са от решаващо значение. От смартфони и таблети до аерокосмическа електроника и медицински изделия, HDI PCB предлагат уникални предимства пред конвенционалните печатни платки.
HDI PCB са модерни печатни платки, които разполагат с по -висока плътност на окабеляването на единица площ от традиционните ПХБ. За разлика от стандартните ПХБ, които могат да имат проста технология за изравняване и по-големи следи, HDI PCB използват микровии, слепи VIA и погребани VIA, за да създадат високоефективни взаимовръзки.
Ключовите характеристики, които отличават HDI PCB, включват:
Микровии: Изключително малки VIA, обикновено по -малко от 150 микрона в диаметър, които свързват различни слоеве, без да заемат прекомерно пространство.
Слепи и погребани VIA: Слепи VIA свързват външни слоеве с вътрешни слоеве, докато погребаните VIAS свързват вътрешните слоеве, без да достигат повърхността.
Висока плътност на окабеляването: Повече взаимовръзки на единица зона позволяват компактни дизайни и по -добра цялост на сигнала.
Модели на фини линии/пространство: Линиите, тесни до 3 мили и разстояния до 3 мили, позволяват повече опции за маршрутизиране в ограничено пространство.
Тези характеристики позволяват на HDI PCB да поддържат високоскоростно предаване на сигнал и намаляват паразитните ефекти, което ги прави идеални за приложения, при които производителността не може да бъде компрометирана.
По -долу е професионално резюме на техническите спецификации на HDI PCB за бърза справка:
| Параметър | Типична стойност / обхват | Описание |
|---|---|---|
| Материал на субстрата | FR4, Роджърс, PTFE | Определя топлинните характеристики и целостта на сигнала |
| Слоеве | 4–20 слоя | Брой слоеве може да бъде персонализиран въз основа на приложението |
| Диаметър на микровия | 0,10–0,15 мм | Малка чрез намаляване на използването на пространството и поддържане на висока плътност |
| Чрез тип | Сляп, погребан, през | Свързва ефективно слоевете, без да увеличава размера на дъската |
| Ширина / разстояние между линията | 3–5 мили | Възможност за фини линии за плътно маршрутизиране |
| Дебелина на медта | 0,5–3 унции/фута² | Поддържа висококачествено и термично управление |
| Повърхностно покритие | Enig, hasl, osp | Осигурява споменност и дългосрочна надеждност |
| Мин дебелина на дъската | 0,4–1,6 mm | Позволява по -тънки дизайни за компактни устройства |
| Целостта на сигнала | Наличен контролиран импеданс | Критичен за високоскоростни цифрови и RF приложения |
| Термични показатели | TG 130–180 ° C, HDI-специфичен FR4 | Осигурява стабилност при висок термичен стрес |
Тъй като устройствата се свиват по размер, но изискват по -висока мощност на обработка, необходимостта от усъвършенствани технологии за взаимосвързаност като HDI става по -належаща. Стандартните PCB често са изправени пред ограничения в маршрута и целостта на сигнала, което ги прави по -малко подходящи за устройства със сложна функционалност. HDI PCBS адресира тези предизвикателства по няколко начина:
Подобрена ефективност на сигнала: По -късите и по -директни сигнални пътища намаляват индуктивността и капацитета, което свежда до минимум загубата на сигнал и кръстосана разходка.
Компактен дизайн: С по -висока плътност на окабеляването и микровии, HDI PCB дават възможност за по -малки устройства, без да се жертва функционалност.
Подобрена надеждност: По-малко слоеве на маршрутизиране и по-добро управление на термика намаляват риска от повреда при високочестотни операции.
Ефективност на разходите за производство на голям обем: Въпреки първоначалните производствени разходи, HDI PCB намаляват нуждата от множество ПХБ в едно устройство, опростявайки сглобяването и намаляване на общите разходи.
Поддръжка за усъвършенствани компоненти: HDI технологията е от съществено значение за монтиране на компоненти с висока броячка като BGA (масив с топка решетка), CSP (пакет за скала на чип) и други фини пичове.
Бързата еволюция на смартфони, носими устройства, автомобилна електроника и медицински инструменти направи HDI PCBs критичен избор за производителите, които търсят производителност, без да увеличат размера на устройството.
Изготвянето на HDI PCBs включва усъвършенствани техники за производство, които изискват прецизен контрол върху материалите, процесите и осигуряването на качество. Ключовите стъпки в производството на HDI PCB включват:
Избор на материал: Субстратите с висока топлинна стабилност и ниска диелектрична загуба се избират въз основа на изискванията на приложението. Общите материали включват високо TG FR4, Rogers и PTFE ламинати.
Процес на ламиниране: Множество слоеве се ламинират заедно, като се използват високо налягане и температура, за да се осигури перфектна адхезия и електрическа изолация.
Микровия пробиване: Лазерното пробиване обикновено се използва за микровии, което позволява диаметър до 0,10 mm. Тази стъпка изисква изключителна точност, за да се избегне несъответствие или увреждане.
Медно покритие: Медта е галванопирана, за да запълни VIA и да образува проводими пътеки. Дебелината е внимателно контролирана за поддържане на токовия капацитет.
Моделиране: Разширената фотолитография определя модели на фини линии/пространство, като гарантира точно и плътно маршрутизиране.
Повърхностно завършване: Enig, OSP или HASL се прилагат, за да се гарантира спойка и дългосрочна надеждност.
Електрически тестове: Всяка дъска се подлага на строги тестове за приемственост, импеданс и къси панталони, за да гарантира спазването на спецификациите на дизайна.
Комбинацията от тези процеси гарантира, че HDI PCB могат надеждно да поддържат високоскоростни сигнали, компоненти с висока плътност и взискателни термични условия.
Q1: Какви приложения се възползват най -много от HDI PCB?
A1: HDI PCB са идеални за високоефективни устройства, където ограниченията на пространството и целостта на сигнала са от решаващо значение. Това включва смартфони, таблети, носима електроника, медицински изделия, аерокосмическо оборудване, автомобилна електроника и високоскоростен мрежов хардуер. Способността им да се справят с компоненти с фини стъпки и сложни взаимовръзки ги прави по-добри в такива сценарии.
Q2: Как надеждността на HDI PCB се сравнява с конвенционалните ПХБ?
A2: HDI PCB осигуряват повишена надеждност поради по-късите пътища на взаимосвързаност, намалена загуба на сигнал, по-добри топлинни характеристики и по-малко точки на запояване в сглобките с висока плътност. Тези фактори намаляват риска от електрическа повреда, разграждане на сигнала и термичен стрес, което прави HDI PCBs подходящи за критични за мисията приложения, където конвенционалните ПХБ може да се провалят.
AtВентилатор, HDI PCB производството е приведено в съответствие с водещите в индустрията стандарти и строг контрол на качеството. Fanway е специализирана в многопластови печатни платки с висока плътност, които комбинират производителност, издръжливост и мащабируемост както за прототип, така и за масово производство. Основни диференциатори на PCB на Fanway HDI включват:
Персонализиране: Специфичен брой на слоевете, материал на субстрата и спецификации на линията/пространството, за да отговарят на специфичните за проекта изисквания.
Разширени възможности за производство: лазерно пробити микровии, фини линии за моделиране и контролирани опции за импеданс.
Бързо обороти: Рационализираните производствени процеси позволяват бързо прототипиране и навременна доставка за критични за пазара проекти.
Осигуряване на качеството: Всяка дъска се подлага на електрически тестове, оптична проверка и функционална проверка, за да осигури нулеви дефекти.
Техническа поддръжка: Fanway предоставя цялостна техническа консултация за оптимизиране на дизайна за производителност, производителност и ефективност на разходите.
За предприятията, които искат да интегрират високоефективни HDI PCB в своите продукти, Fanway предлага надеждни решения, които поддържат високи постижения от прототипиране до пълномащабно производство.
Свържете се с насДнес, за да изследвате персонализирани HDI PCB решения и да повишите дизайните на вашите продукти на следващото ниво.
-
