От дизайна на печатни платки до масовото производство, Fanway предоставя услуги за производство на PCB за бързо завой като решения за едно гише за справяне с вашите разнообразни изисквания на проекта и ускоряване на вашия пазар.

Единичен слой PCB
  • Единичен слой PCBЕдиничен слой PCB
  • Единичен слой PCBЕдиничен слой PCB
  • Единичен слой PCBЕдиничен слой PCB

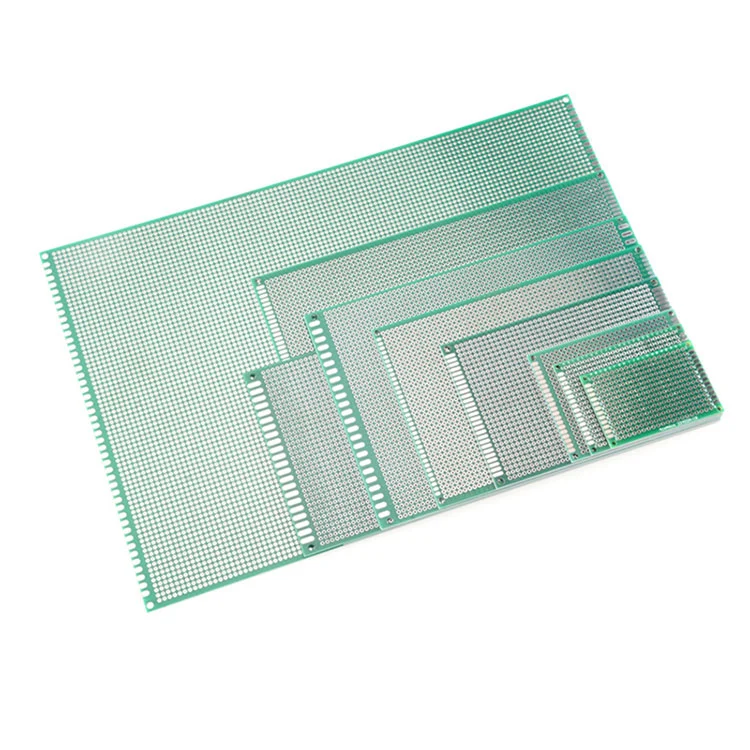

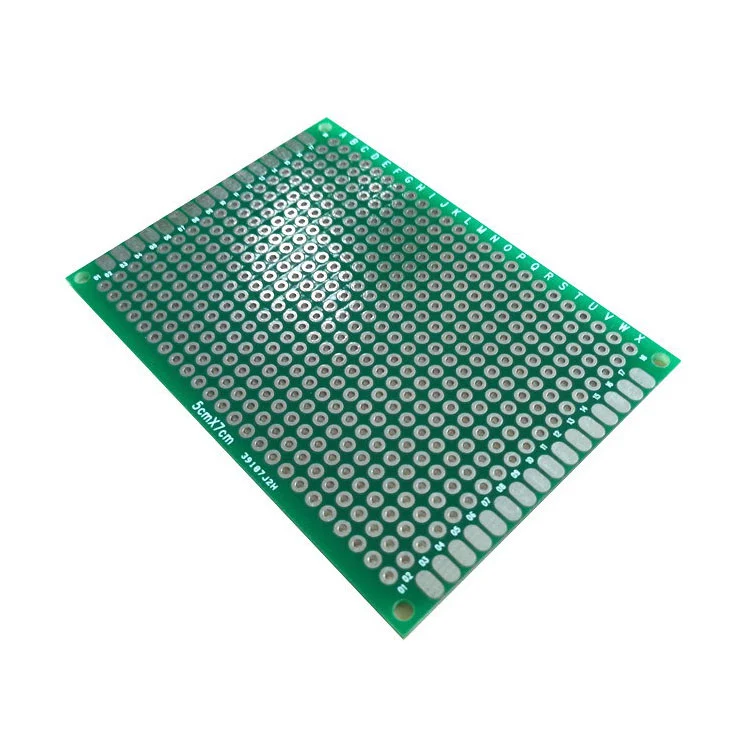

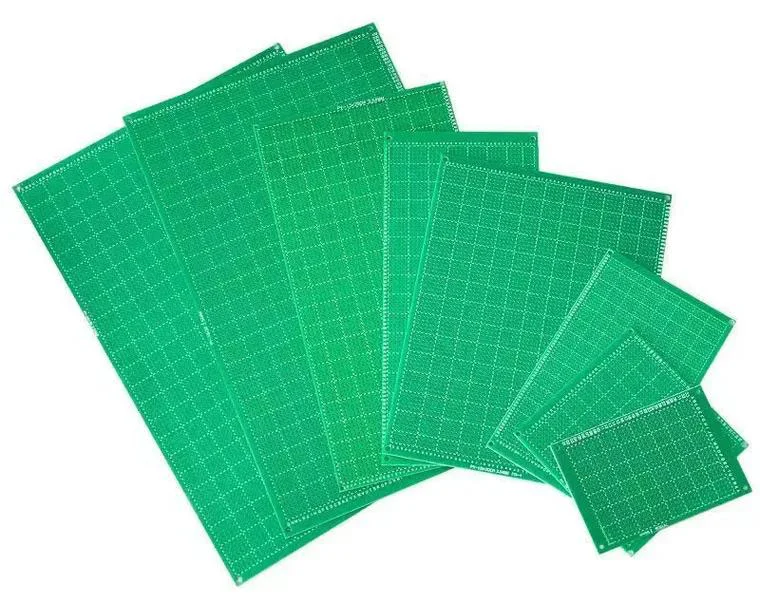

Единичен слой PCB

Еднослойният PCB PCB (печатна платка) е най -простият тип PCB. Fanway, базиран в Китай експерт по производство на ПХБ, предлага рентабилни еднослойни PCB решения с конкурентни цени.

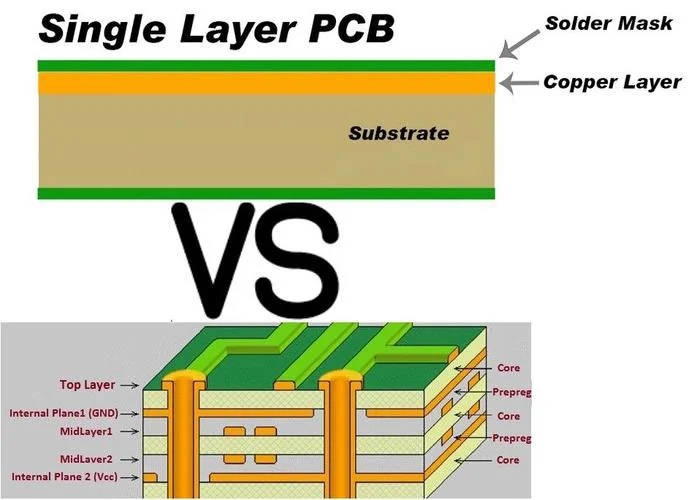

Еднослойната печатна платка, известна още като едностранна печатна платка, е най-простата форма на дизайна на PCB. Състои се от един проводим меден слой, ламиниран върху непроводим субстрат (като FR-4), с компоненти, монтирани от едната страна и следи, насочени от противоположната страна. Най-доброто решение за вериги с ниски комплекти, то се използва широко в потребителската електроника, захранването и промишлените контроли поради своя достъпен и бърз производствен процес.

Single Layer Pcb


Предимства на еднослойните PCB

Рентабилен

Precision Manufacturing

Еднослоен PCB с по-ниски разходи за материал и производство в сравнение с многослойните дизайни.

Бързо производство

Rigorous Testing

Простият процес намалява времето за изпълнение, тъй като не се изисква ламиниране и чрез сондиране.

Висока надеждност

High Reliability

Минимален риск от несъответствие на слоя.

Техническа поддръжка

Excellent Customer Service

24/7 онлайн експерти винаги са готови да ви помогнат.


Спецификации на PCB с един слой

Параметър Типичен обхват
Дебелина на дъската 0,4 мм до 3,2 мм
Дебелина на медта 1/2 унция до 3 унции
Минимална ширина на следите 0,2 мм (8mil)
Минимален пробит отвор 0,3 мм (12mil)
Повърхностно завършване Hasl, osp, enight
Работна температура -50 ° C до +105 ° C (зависим от материала)


Fanway Единичен слой ПХБ предимства спрямо ограничения

Предимства Ограничения
✔ Ултра ниска цена ❌ Няма многослоен или чрез поддръжка
✔ Лесно за поправяне/модифициране ❌ Ограничена плътност на маршрута
✔ Бързо време за изпълнение ❌ Неподдържащи се за високочестотни дизайни (> 100MHz)
✔ Лек и компактен ❌ По -ниски топлинни показатели
Single Layer Pcb


Процес на производство на PCB от един слой на Fanway

Подготовка на материали:Едностранно ламинат с мед-облечен.

Офорт:Извадете нежеланата мед, за да образувате следи.

Пробиване:Създайте дупки за компоненти на отвора.

Solder Mask & Silkscreen:Нанесете защитно покритие и маркировки.

Повърхностно покритие:Опциите включват HASL (изравняване на спойка с горещ въздух) или OSP.


Прилагане на PCB с един слой

Потребителска електроника:Калкулатори, LED осветление, играчки.

Електроенергийни системи:AC/DC конвертори, релета.

Индустриален контрол:Сензори, двигателни контролери.
