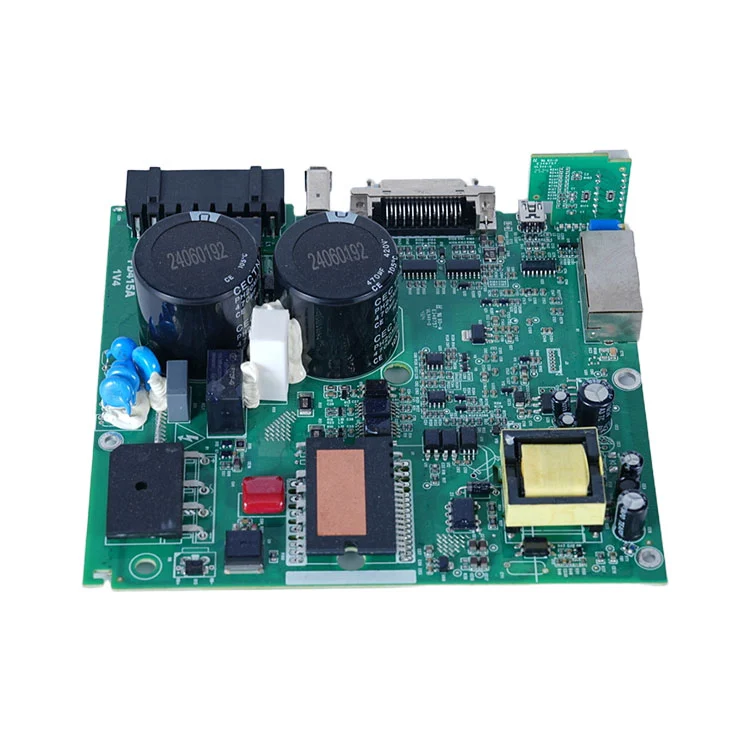

Прототип на печатна платкаиграе ключова роля в съвременното производство на електроника. Той позволява на инженерите и дизайнерите да тестват, валидират и оптимизират дизайна на схеми, преди да се ангажират с пълномащабно производство. Чрез сглобяването на прототип на печатна платка потенциалните дефекти в дизайна могат да бъдат идентифицирани рано, осигурявайки по-висока надеждност и по-ниски производствени разходи. В Shenzhen Fanway Technology Co., Ltd, ние сме специализирани в предоставянето на висококачествени услуги за сглобяване на прототипни печатни платки, пригодени да отговорят на изискванията както на стартиращи, така и на утвърдени компании.
Монтажът на прототипна печатна платка обикновено включва запояване на електронни компоненти върху печатна платка за създаване на работещ прототип. Този процес не само проверява електрическите характеристики на дизайна, но също така предоставя осезаем модел за демонстрации на продукти, тестване и по-нататъшно развитие.
Прототипното сглобяване на печатни платки включва няколко ключови стъпки, които гарантират, че крайният продукт отговаря на проектните спецификации:
Производство на печатни платки:Първата стъпка включва производството на печатна платка въз основа на файла с дизайна (файлове Gerber). Високопрецизната изработка гарантира, че оформлението на платката съответства на планираната верига.
Източник на компоненти:Всички електронни компоненти, включително резистори, кондензатори, интегрални схеми и конектори, се доставят съгласно спецификацията на материалите (BOM).
Процес на сглобяване:Компонентите се монтират върху печатната платка, като се използва или технологията за повърхностен монтаж (SMT), или технологията за през дупка (THT). Могат да се използват автоматизирани машини или техники за ръчно сглобяване в зависимост от сложността.
Запояване:Запояването закрепва компонентите електрически и механично. Запояването с препълване е обичайно за SMT, докато запояване с вълна или ръка се използва за THT компоненти.
Проверка и тестване:पीसीबी निर्माण:
Този процес гарантира, че сглобката на прототипната печатна платка не само функционира по предназначение, но и служи като надеждна референция за масово производство.
Професионалното сглобяване на прототипни печатни платки изисква стриктно спазване на техническите спецификации. По-долу е дадена таблица, обобщаваща типичните параметри:
| Параметър | Описание |
|---|---|
| Размер на дъската | Минимум: 10mm x 10mm, Максимум: 500mm x 500mm |
| Брой слоеве | 1–12 слоя, в зависимост от сложността на дизайна |
| Типове компоненти | SMT, THT, смесен монтаж |
| Солдерна маска | Зелено, червено, синьо или персонализирано |
| Повърхностно покритие | HASL, ENIG, OSP или имерсионно сребро |
| Точност на поставяне на компоненти | ±0,05 mm за SMT компоненти |
| Тестване и инспекция | AOI, рентген, функционални изследвания |
Shenzhen Fanway Technology Co., Ltdгарантира, че всеки прототип на печатна платка отговаря на тези стандарти, осигурявайки висока надеждност и възпроизводимост.
Много компании може да се чудят защо е необходимо сглобяването на прототип преди пълномащабното производство. Ето основните предимства:
Откриване на грешка:Ранното идентифициране на дефектите в дизайна предотвратява скъпоструващи грешки при масовото производство.
Утвърждаване на дизайна:Инженерите могат да тестват производителността в реални условия.
Времева ефективност:Бързото прототипиране ускорява циклите на разработка на продукта.
Рентабилно:Откриването и коригирането на проблеми във фазата на прототипа е далеч по-евтино от преработката на масово произведени платки.
По същество Prototype PCB Assembly намалява риска, спестява време и гарантира по-добро качество на продукта.
Висококачественият прототип на печатни платки зависи от комбинацията от квалифициран инженеринг, усъвършенствано оборудване и строг контрол на качеството:
Проверка на компонента:Потвърждаване, че всички части отговарят на спецификациите преди сглобяване.
Прецизно поставяне:Shenzhen Fanway Technology Co., Ltdе първата стъпка към успеха.
Контролирано запояване:Параметрите за повторно оформяне и запояване с вълна се следят внимателно, за да се предотвратят дефекти.
Задълбочено тестване:Функционалното тестване гарантира, че сглобената платка отговаря на електрическите и механичните изисквания.
Shenzhen Fanway Technology Co., Ltdизползва тези най-добри практики, като гарантира прототипи на печатни платки, които са готови за надеждна оценка и по-нататъшно развитие.
В1: Каква е разликата между прототипния монтаж на печатна платка и производствения монтаж на печатна платка?
A1:Прототип на печатна платка е предназначен за тестване и валидиране. Обикновено включва малки количества и може да изисква ръчно сглобяване на сложни компоненти. Производственият монтаж на печатни платки се фокусира върху широкомащабно производство с оптимизирани процеси за скорост и ефективност на разходите.
Q2: Колко време отнема завършването на сглобяване на прототип на PCB?
A2:Времето за изпълнение зависи от сложността на платката и наличността на компонентите. Обикновено това варира от 5 до 15 работни дни. Shenzhen Fanway Technology Co., Ltd предоставя ускорени услуги за спешни проекти.
Q3: Мога ли да тествам дизайна си по време на етапа на сглобяване на прототип на печатна платка?
A3:Да, функционалното тестване е стандартна част от сглобяването на прототипа. Това позволява на дизайнерите да проверят схемите, да тестват софтуерната интеграция и да оптимизират производителността на дизайна, преди да преминат към масово производство.
Прототипното сглобяване на печатни платки е от съществено значение в множество сектори:
Потребителска електроника:Бърза итерация за смартфони, носими устройства и интелигентни домашни устройства.
Автомобилна електроника:Тестване на контролни модули, сензори и дисплеи.
Медицински изделия:Осигуряване на безопасност и надеждност на оборудването за диагностика и мониторинг.
Индустриална автоматизация:Валидиране на контролни вериги и IoT устройства.
Shenzhen Fanway Technology Co., Ltdобслужва клиенти в тези индустрии, предоставяйки персонализирани решения, за да отговори на специфичните изисквания на проекта.
Прототипното сглобяване на печатни платки е критична стъпка в превръщането на иновативни идеи във функционални електронни продукти. Използвайки услугите за професионално сглобяване, компаниите могат да минимизират грешките, да оптимизират производителността и да ускорят своите цикли на разработка на продукти.Shenzhen Fanway Technology Co., Ltdпредлага експертни услуги за сглобяване на прототипни печатни платки с акцент върху качеството, прецизността и надеждността. За фирми, целящи да трансформират своите електронни дизайни в напълно функционални прототипи,контактуванеShenzhen Fanway Technology Co., Ltdе първата стъпка към успеха.
