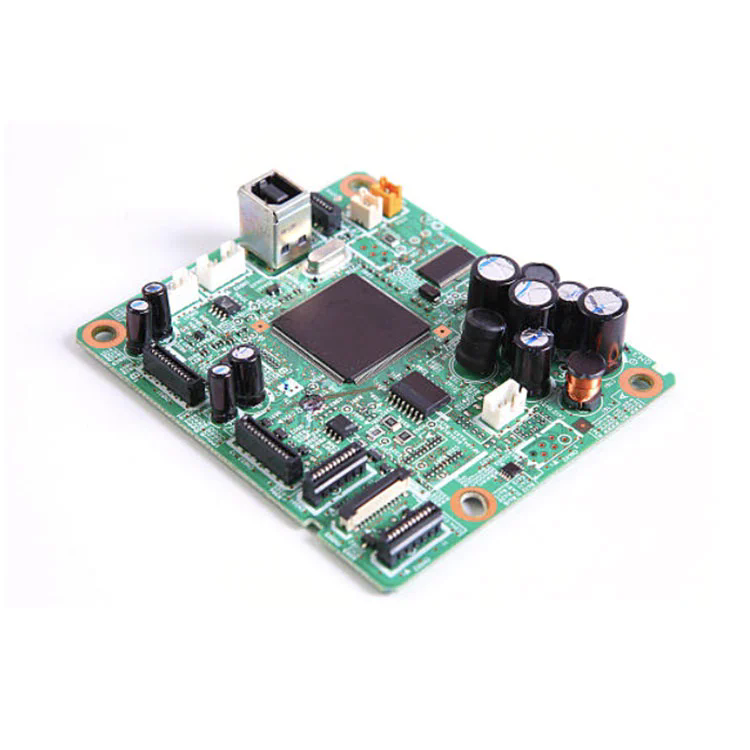

В днешния бързо развиващ се свят на електрониката способността да се смесват множество технологии за PCB-ригидни, гъвкави, твърди -плидни-в един, интегрирано решение стана критично.Смесен PCB монтажпридобива известност, защото дава възможност:
Компактен, лек дизайн: обединява твърди и гъвкави субстрати за фактори за спестяване на пространство.
Подобрена издръжливост и надеждност: гъвкавите слоеве абсорбират механичния стрес, намалявайки повредата.
Ефективност на разходите: Комбинира процеси за намаляване на стъпките на сглобяване, снабдяването и инвентара.
Настоящите тенденции за търсене в Google разкриват голямо търсене на термини като „Смесени услуги за сглобяване на печатни платки“, „Сглобяване на платки с твърда форма на платка“ и „Flex to Rigid PCB интеграция“. Чрез структуриране на тази статия около централната заявка - „Какво прави смесената сглобяване на печатни платки, необходима за днешната електроника?“ - ние се привеждаме в тясно съвпадение с намерението за търсене на потребители и тенденцията.
По -долу е консолидиран преглед (под формата на таблица), предлагащ подробна снимка от спецификации на смесена PCB сглобяване. Това демонстрира нашия професионализъм и яснота.
| Функция | Спецификация / описание |
|---|---|
| Видове субстрат | Твърди FR-4 слоеве, полиимидни гъвкави слоеве, твърди сгъваеми конфигурации |
| Брой на слоя | До 20 слоя (смес от твърд + гъвкав); Типичен стек: твърд 6-8 + Flex 2-4 |
| Минимална следа/пространство | Твърд: 4 mil/4 mil; Flex: 3 mil/3 mil |
| Чрез типове | VIAS през отвора (THV), микровии (диаметър ≥ 50 µm), погребани и слепи VIA |
| Дебелина на медта | 1 унция (типично); до 3 унции по-тежка мед за гъвкави сегменти с висок ток |
| Флекс радиус на огъване | ≥ 10 × дебелина, стандарт: ≥ 0,5 mm радиус на огъване за 0,05 mm гъвкавост дебелина |
| Маска за спойка | Гъвкава маска за спойка за гъвкави зони, твърда маска за FR-4; Безпроблемен преход |
| Компоненти на монтажа | Повърхностно монтиране, през дупка, смесени SMT/THT компоненти; Гъвкавите зони могат да включват усилватели |
| Термично управление | Вградени медни равнини и термични виа за управление на зоните на гореща точка |
| Стандарти за качество | IPC-6013 (Flex), IPC-6012 (твърд), IPC-6018 (твърд-Flex), IPC-A-600 клас 2; ROHS / Достигнете съответствие |
Кои са най -критичните съображения за дизайн и процеси при планиране на смесен PCB монтаж?
Материална съвместимост и планиране на подреждането
Взаимодействието между твърдите FR-4 и гъвкавите полиимидни слоеве трябва да бъде внимателно проектирано, за да се избегне разслояването по време на гъвкавост. Контролирането на коефициента на термично разширение (CTE) през слоевете осигурява дългосрочна надеждност чрез топлинни цикли.
Следа и чрез цялост в зоните на гъвкави зони
Флекс зоните изискват по -строги допустими отклонения: по -тънки медни слоеве, контролирани следи/пространство и оптимизирани чрез дизайн (например запълнени и покрити микровии), за да се устоят на умора от огъване.
Радиус на огъване, гъвкав живот и механичен стрес
Определянето на правилни радиуси на огъване (≥ 10 × дебелина) и провеждане на тестване на гъвкав живот при предвидени динамични условия гарантира, че гъвкавите секции издържат на оперативно движение.
Интеграция на сковател за сглобяване на компоненти
Временните или постоянни укрепващи (напр. FR-4 листа или полиймид, подкрепян от лепило), често се използват за симулиране на твърда опора по време на SMT/THT сглобяване на гъвкави зони, като гарантират точно поставяне и запояване, след което се отстраняват, ако е необходимо.
Термично и сигнално маршрутизиране
Смесените печатни платки често комбинират висока мощност или RF верига. Правилно термично чрез масиви и наземни равнини, сдвоени с внимателно присвояване на слоя, поддържат целостта на сигнала и разсейването на топлината.
Компромиси за производство и разходи
Балансиране на сложността спрямо разходите: Увеличаването на броя на слоевете, микровиите или тежката мед повишават цената. Прегледите на ранните DFM (дизайн за производителност) са от съществено значение за валидиране на осъществимостта и ефективността на разходите.
Възможности за тестване и проверка
Смесените дизайни могат да ограничават стандартните AOI или рентгенови лъчи; Персонализирани приспособления, тестови джиги или тестване на летящи сонди могат да бъдат необходими за валидиране на свързаността и поставянето на компоненти.
Q1: За какво се използва смесеният PCB монтаж?
A1: Използва се там, където решения само за твърди вещества-като носими, сгъваеми устройства, медицински импланти, масиви за аерокосмически сензори-всяко приложение, изискващо гъвкавост, компактност и надеждност.
Q2: Как можете да гарантирате надеждността при преходите на Flex-Rigid?
A2: Чрез внимателен дизайн на подреждането (съвпадение на CTE), контролирани радиуси на огъване, епоксидна или адхезивна връзка в преходни зони, правилно чрез покритие и тестване при симулирани механични цикли.
Смесеният PCB монтаж стои начело на съвременния дизайн на електрониката - доставяйки несравнима интеграция на твърди и гъвкави технологии. Ключът се крие в щателното планиране на подреждането, проследяване/чрез прецизност, механично гъвкаво тестване, анализ на DFM и строг QA, за да се гарантира както ефективност, така и жизнеспособност на разходите.
Когато се прави правилно - лекуващите правила за проектиране на експерти, стабилни материали и прецизно производство - сглобяването на PCB отключва нови възможности за продукти в модерни носими, медицински, аерокосмически, автомобилни и потребителски устройства.
AtВентилатор, ние носим над две десетилетия опит в усъвършенстваното производство на ПХБ и твърдо-FLEX. Нашите смесени услуги за сглобяване на ПХБ комбинират висококачествени материали, водещи в индустрията стандарти (съответствие на IPC, ROHS/REACH) и пригодена поддръжка на DFM за постигане на трайни, високоефективни решения в мащаб.
Независимо дали сте прототипиращи или се нахвърляте към производството с голям обем, нашият екип гарантира високи постижения в дизайна до доставка.Свържете се с насДнес, за да повишите дизайните на вашите продукти с прецизно разработени смесени PCB монтажни решения.
