Печатна платка (PCB)е гръбнакът на почти всички електронни устройства - от потребителски джаджи до индустриални системи за управление. Платката осигурява механичната опора и електрическата връзка между електронните компоненти. В днешния свят, задвижван от електрониката, дизайнът, материалът и качеството на изработка на печатни платки са критични за производителността, надеждността и цената.
Те осигуряват компактен, повторяем, надежден начин за взаимно свързване на компоненти.
Те гарантират целостта на сигнала, разпределението на мощността и управлението на топлината.
С тенденции като миниатюризация, 5G, AI и IoT, усъвършенстваните печатни платки (напр. HDI, твърда гъвкавост) стават централни за иновациите.
Очаква се глобалният пазар на печатни платки да достигне ~117,53 милиарда USD до 2032 г., отразявайки силното търсене.
Когато избирате PCB, обикновено ще се сблъскате с решение междуFR4 (твърд)иRigid-Flex (хибрид на твърд + гъвкав). Изборът зависи от механичните, електрическите и дизайнерските ограничения на вашия продукт. По-долу са насочващи въпроси „как / защо / какво“, които да ви помогнат да решите:
| Разглеждане | Ключов въпрос | Типично ръководство |
|---|---|---|
| Механично напрежение и огъване | Колко гъвкавост или огъване ще изпита дъската през жизнения си цикъл? | Използвайте Rigid-Flex, ако е необходимо често огъване или сгъване; FR4, ако дъската остане равна. |
| Ограничения в пространството и теглото | Защо теглото или компактността са критични? | Rigid-Flex може да намали нуждата от конектори и окабеляване между платките, спестявайки място и тегло. |
| Цена и доходност | Какъв е вашият бюджет и очакван обем? | FR4 е по-опростен и рентабилен при големи обеми; Rigid-Flex има по-висока сложност на процеса и цена. |
| Цялост на сигнала и брой слоеве | Колко слоя / колко плътни са вашите следи? | И двете могат да поддържат голям брой слоеве, но rigid-flex може да помогне при маршрутизиране в ограничени пространства. |
| Термично, вибрационно, надеждно | Защо да даваме приоритет на издръжливостта и надеждността? | Rigid-Flex често се представя по-добре при удари и вибрации, но трябва да бъде проектиран внимателно. |
Нека сега разгледаме подробно двата варианта.

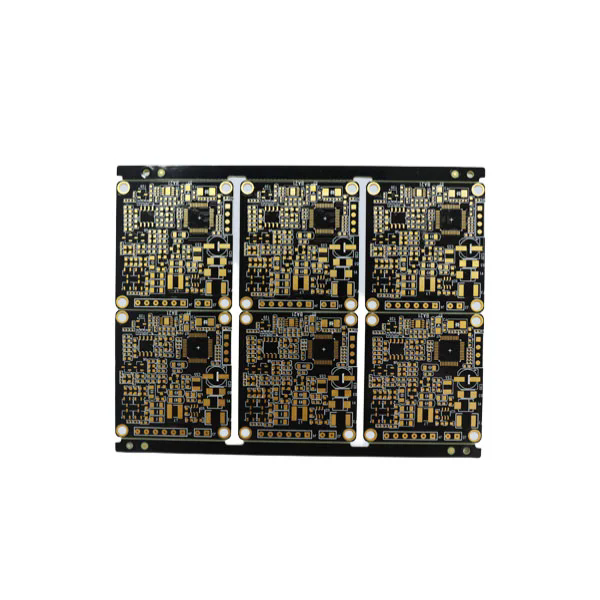

FR4 е най-често използваният субстрат за твърди печатни платки. „FR“ означаваЗабавител на горенето, а „4“ е клас на материала. Състои се от тъкан от фибростъкло със свързващо вещество от епоксидна смола.
По-долу е дадена таблица с типичниFR4 PCBпараметри (тези числа може да варират в зависимост от доставчика и класа Tg):
| Параметър | Типична стойност/диапазон | Бележки / Важност |
|---|---|---|
| Диелектрична константа (Dk) | 3,8 – 4,8 (при 1 MHz) | Влияе върху управлението на импеданса и забавянето на сигнала. |
| Коефициент на разсейване (Df) | ~0,009 (при 1 MHz) | Тангенс на загуба: загуба на сигнал при висока честота. |
| Електрическа якост | 800 – 1800 V/mil | Диелектрична якост на пробив. |
| Tg (Температура на встъкляване) | 130 °C, 140 °C, 150 °C, 170 °C | По-високата Tg осигурява по-добра топлинна надеждност. |
| Дебелина на дъската | 0,4 мм – 3,2 мм (обикновено) | Зависи от механичните ограничения / ограниченията за прилягане. |
| Дебелина на медта | 1 унция (≈35 µm), 2 унции, 3 унции, 4 унции | По-тежка мед за пътища с по-висок ток. |
| Мин. следа/разстояние | ~4 mil (0,1 mm) или по-добре | В зависимост от производствените възможности. |
| Повърхностно покритие | ENIG, HASL, OSP, Immersion Ag и др. | Влияе върху способността за запояване, надеждността. |
Потребителска електроника (смартфони, носими устройства, уреди)
Индустриални табла за управление, AD табла, захранвания
Когато дъската остава плоска, без необходимост от сгъване или огъване
Не може да се огъва или огъва без риск от напукване или разслояване (поради твърда структура от стъкло+епоксидна смола)
За компактна, многосегментна електроника, нуждаеща се от гъвкави връзки, може да се предпочита твърда гъвкавост

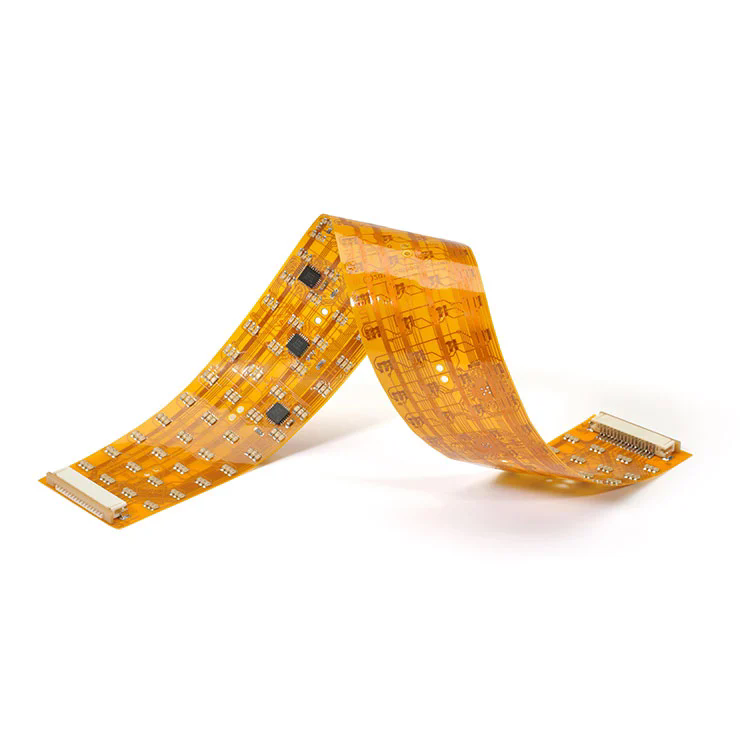

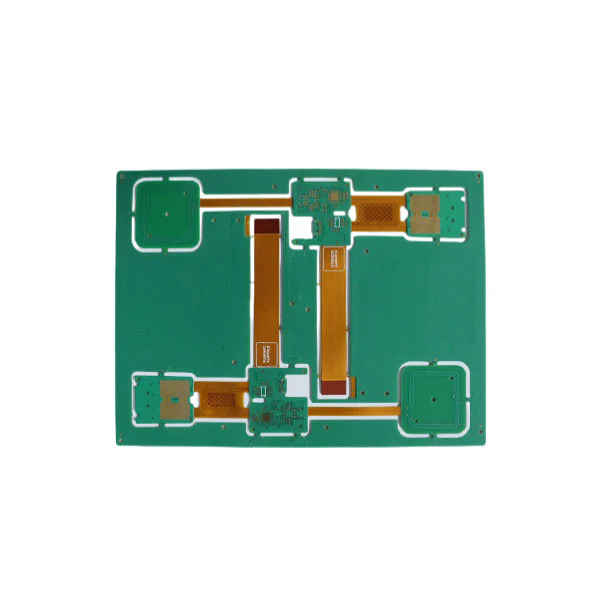

PCB с твърда гъвкавосткомбинира твърди секции на веригата (обикновено FR4) и гъвкави секции на веригата (полиимид, полиестер и др.) в една интегрирана платка. Той позволява огъване, сгъване и 3D структура, като същевременно запазва твърда опора за монтаж на компоненти.
Дизайнът трябва внимателно да управлява гъвкавите зони (радиус на огъване, подреждане на слоеве, медни преходи)
Твърдите и гъвкавите слоеве са ламинирани чрез контролирано свързване и адхезионни обработки.
Типични гъвкави материали: полиимидни филми, покривни филми, адхезивни слоеве
Ъгълът на сгъване на слой е ограничен (напр. полиимид често ~0,5–2° на слой).
От референции в индустрията:
| Артикул | Параметър / Възможност | Бележки |
|---|---|---|
| Дебелина на твърда + гъвкава дъска | 0,25 мм до 6,0 мм (комбинирани) | Зависи от комбинациите на слоевете и структурата |
| Слоеве | До 32 слоя в някои дизайни | Многослойна твърда + гъвкава комбинация |
| Мин. следа/разстояние | 0,075 mm / 0,075 mm (≈ 3 mil) | Гъвкава област с висока плътност |
| Минимален размер на отвора / размер на подложката | 0,10 мм / 0,35 мм | За микроотверстия, проходни отвори и др. |
| Максимална дебелина на медта | 4 унции (твърда част) | За твърда секция тежки токове |
| Гъвкава мед (гъвкава част) | 0,5 – 2 унции | По-светла мед на гъвкавата зона |
| Опции за повърхностно покритие | ENIG, потапяне Ag, OSP, HASL и др. | Както за твърди, така и за гъвкави секции |
| Адхезия и ламиниране | Специален препарат за адхезия (плазма, кафяв оксид) | За да се осигури гъвкаво твърдо залепване |
Отличен при силни вибрации, удари, ограничени пространства (напр. космонавтика, медицински устройства)
Намалява/елиминира конекторите и окабеляването между платките
Опростява сглобяването чрез интегриране на твърди и гъвкави функции в едно цяло
Позволява сгъване на 3D вериги или многоравнинна структура
По-висока сложност на производството, по-голям риск за добива
Изисква обмислен дизайн, особено в зоните на огъване (радиус на огъване, облекчаване на напрежението)
Цената на платка е по-висока, но цената на системата може да намалее поради по-малко конектори, кабели, стъпки за сглобяване
Q1: Колко дебела трябва да бъде печатната платка за моето приложение?
A1: Дебелината на PCB зависи от механични, термични и пространствени ограничения. Типичните твърди FR4 плоскости варират от 0,4 mm до 3,2 mm. При твърдо-гъвкави конструкции комбинираната дебелина често е между 0,25 mm до 6,0 mm. Колкото по-тънка е дъската, толкова по-голяма е гъвкавостта, но механичната стабилност намалява.
Q2: Защо да изберете твърдо-гъвкави пред отделни твърди и гъвкави дъски?
A2: Rigid-flex намалява конекторите, окабеляването и стъпките на сглобяване; подобрява надеждността при вибрации и позволява компактно 3D сгъване. Той интегрира както твърди монтажни зони, така и гъвкави секции в една дъска.
Q3: Кои електрически свойства на FR4 влияят най-много върху целостта на сигнала?
A3: Диелектричната константа (Dk) влияе върху импеданса и скоростта на разпространение; коефициентът на разсейване (Df) влияе върху загубата на сигнал, особено при висока честота; дебелината на медта и геометрията на следите също играят критична роля.
ПриFanyway, ние сме специализирани в проектирането и производството на високопроизводителни решения за печатни платки, пригодени за строги приложения. Независимо дали имате нужда от стандартни твърди печатни платки FR4 или сложни платки Rigid-Flex, нашият инженерен екип прилага десетилетия експертен опит, за да оптимизира оформлението, подреждането, избора на материали и производствената стратегия.
Ние се придържаме към стриктни стандарти за качество и надеждност, съобразени с насоките на IPC и поддържаме усъвършенствани процеси като HDI, microvia и контролиран импеданс. Нашето конкурентно предимство се крие в балансирането на разходите, доходността и разширените възможности за вашите продуктови нужди.
Ако проучвате дали да използвате FR4 или rigid-flex в следващия си дизайн, или имате нужда от прототип или мащабно производство, Fanyway е готов да ви помогне.Свържете се с насднес, за да обсъдим изискванията на вашия проект и да получим оферта.
