Когато се присъединих за първи пътFANWAY, нашата мисия беше проста — да осигурим високо качествоPCB монтажуслуги, които оживяват дизайните на нашите клиенти ефективно и надеждно. През годините научих, че много клиенти все още не са сигурни какво всъщност включва сглобяването на печатни платки, какви фактори влияят върху качеството и как да изберат правилния доставчик. Позволете ми да споделя какво сме научили от годините на производствения етаж и защо това може да създаде или повреди вашите електронни продукти.

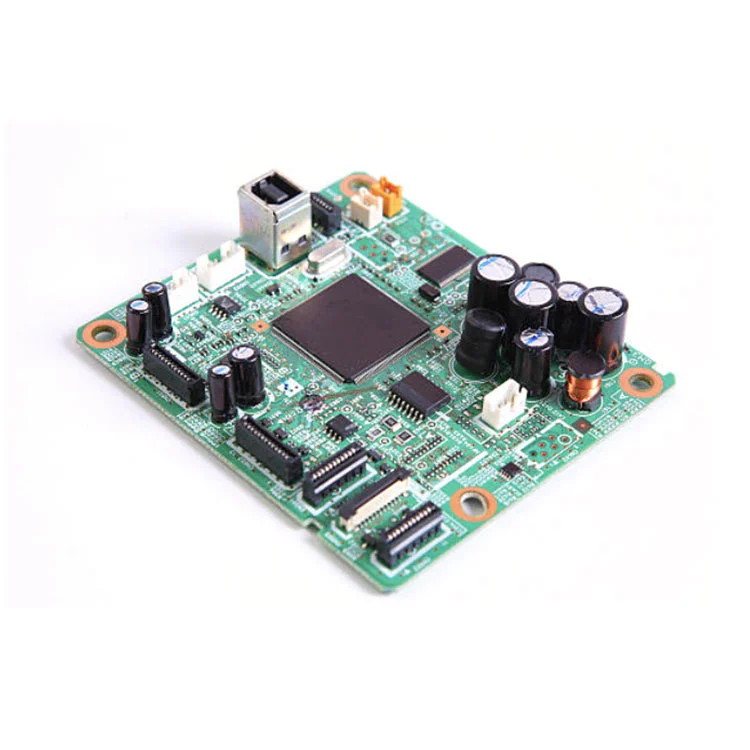

Сглобяването на печатни платки (PCBA) е процес на монтиране на електронни компоненти върху печатна платка (PCB). Това е критичният етап, в който вашият дизайн се превръща в работещо електронно устройство. Обикновено има два основни вида монтаж:
SMT (технология за повърхностен монтаж)– Компонентите се монтират директно върху повърхността на PCB.
THT (технология през дупка)– Компонентите се вкарват през отвори и се запояват за допълнителна издръжливост.
Във FANWAY интегрираме и двете техники в зависимост от дизайна на клиента, като гарантираме висока надеждност на връзката и стабилност на работата.
От прототипа до масовото производство всеки етап трябва да бъде прецизен. Ето опростена версия на процеса, който следваме:
| стъпка | Описание на процеса | Цел |
|---|---|---|
| 1 | Печат на спояваща паста | Нанесете спояваща паста точно върху подложките на PCB |
| 2 | Изберете и поставете | Монтирайте компоненти с високоскоростни автоматизирани машини |
| 3 | Reflow запояване | Разтопете спояваща паста, за да фиксирате здраво компонентите |
| 4 | Инспекция (AOI/рентген) | Откриване на дефекти като споени мостове или липсващи части |
| 5 | Вмъкване през дупка | Инсталирайте големи или тежки компоненти ръчно или чрез вълново запояване |
| 6 | Финално тестване | Осигурете пълна функционалност преди изпращане |
Всяка дъска преминава строг контрол на качеството и автоматизирани системи за проверка, за да се гарантира последователност.
Във FANWAY се фокусираме върху гъвкавостта, прецизността и скоростта. По-долу са някои основни параметри, за които нашите клиенти обикновено питат:
| Параметър | Спецификация Диапазон |
|---|---|
| Брой слоеве на печатни платки | 1–20 слоя |
| Дебелина на дъската | 0,4 мм – 3,2 мм |
| Размер на компонента | 01005 до 120 x 120 мм |
| Тип спойка | Безоловен / HASL / ENIG |
| Тип монтаж | SMT, THT, смесени |
| Опции за тестване | AOI, ICT, Функционален тест, Рентген |
| Време за изпълнение | 3–10 работни дни (в зависимост от обема) |
Тези параметри гарантират, че можем да работим както с прости потребителски платки, така и със сложни индустриални системи за управление с еднаква ефективност.
Много клиенти идват при нас, след като се борят с непостоянно качество или забавени доставки от други фабрики. Ето какво направихме, за да разрешим тези болезнени точки:
100% проверка на качествотопреди изпращане, а не случайни проверки.
Бързо създаване на прототипидо дни за спешни проекти.
Поддръжка на източник на компонентиот доверени световни доставчици.
Пълна персонализация, от оптимизиране на дизайна до тестване.
Прозрачна офертабез скрити разходи.
Разбираме колко скъпо може да бъде изправянето пред проблеми с PCB по време на пускането на продукта. Ето защо нашите инженери предоставят ранни съвети за DFM (Design for Manufacturability) за минимизиране на рисковете и съкращаване на времето ви за пускане на пазара.
Ако разработвате нов електронен продукт или имате нужда от надежден партньор за монтаж на печатни платки, нашият екип наFANWAYе готов да помогне. Ние ще прегледаме вашите Gerber файлове, списък с BOM и специални изисквания в рамките на часове и ще предоставим персонализирана оферта и време за изпълнение.
📩Свържете се с насднесза да обсъдите следващия си проект или да поискате безплатна оферта. Нека изградим вашите идеи в надеждни, високопроизводителни платки, които наистина се открояват на пазара.
