От дизайна на печатни платки до масовото производство, Fanway предоставя услуги за производство на PCB за бързо завой като решения за едно гише за справяне с вашите разнообразни изисквания на проекта и ускоряване на вашия пазар.
PCB Design & Layout услуги на Fanway:От концепция до готови за производство решения

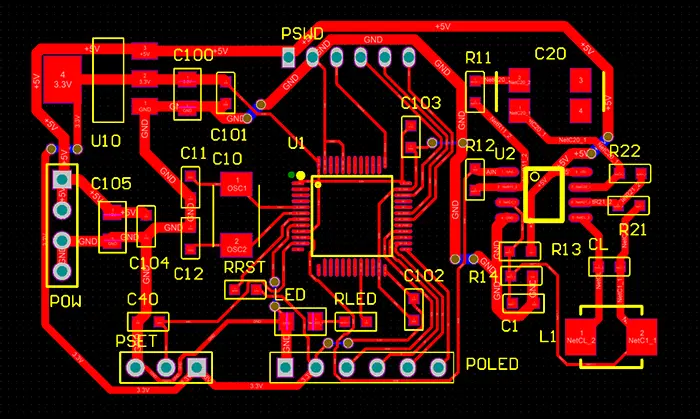

PCB дизайн и оформление на PCB са процесите на създаване на физическо оформление и електрически връзки за печатна платка (PCB), която формира основата на почти всички електронни устройства. Това включва трансформиране на схема (схема на схема) в производна дъска, готова за сглобяване на компоненти. Във Fanway ние сме нещо повече от производител и доставчик на PCB в Китай. Ние предлагаме решения за проектиране и оформление на PCB за бързо преобръщане, обхващайки всичко-от схематична разработка до доставка на готови за производство файлове.
Високоскоростен, висок плътност и високочестотен дизайн на ПХБ
Сложно оформление на PCB на ниво систем
Целостта на сигнала (SI) и оптимизацията на целостта на мощността (PI)
Съответствие на EMI/EMC и термично управление
| Артикул | Спецификация/способност |
| Дизайнерски софтуер | Altium Designer, Cadence Allegro, ментор Xpedition, Cadsoft (Eagle) |
| Максимални слоеве | 1-32 слоеве (стандартен дизайн), поддържа HDI с всеки слой |
| Мин. Ширина/пространство на следи | 0,05 мм / 0,05 мм (лазерна технология за сондиране) |
| Контрол на импеданса | ± 5% толеранс (поддържа дизайн на еднократен/диференциален импеданс) |
| Високочестотен дизайн | До 40GHz (RF вериги, микровълнови модули) |
| Стандарти за дизайн | IPC-2221, IPC-7351, сертифициран ISO9001 |
12+ години в PCB индустрията, като много дизайнерски проекти успешно се доставят.
Ние предоставяме предварителни предложения за проектиране в рамките на 48 часа.
Анализът на DFM (Дизайн за производителност) Намалява разходите за масово производство.
Без такси за проектиране на консултации, отстраняване на неизправности и поддръжка на масово производство.
Подписваме споразумения за неразгласяване (NDA) строго защитават интелектуалната собственост.
Q1: Колко време отнема процесът на проектиране?
О: Обикновено 3-6 седмици, в зависимост от сложността (напр., 10 работни дни за 4-слой PCB).
Q2: Поддържате ли модификации на дизайна?
О: Да. Ние предлагаме безплатно 1-2 малки модификации, за да гарантираме 100% удовлетвореност на клиентите.
Q3: Какви входни материали се изискват?
О: Схеми, механични чертежи, ключови таблици с данни за компоненти и документи за изискване за проектиране.
Q4: Можете ли да помогнете при разделителна способност за масово производство?
О: Абсолютно. Ние предоставяме пълна техническа поддръжка на жизнения цикъл от дизайн до масово производство.
