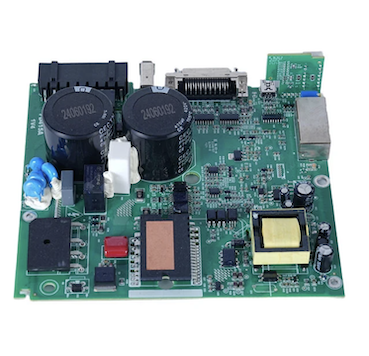

Високо прецизен Micro BGA Ball Grid Array PCB монтаж

Услугата High Precision Micro BGA Ball Grid Array PCB Assembly от Fanway съчетава оборудване за прецизно поставяне, контролирано термично профилиране и 2D/3D рентгенова инспекция за постигане на надеждни запояващи съединения под тялото на компонента. Точността на поставяне поддържа BGA с фина стъпка до 0,25 мм, с профили за преформатиране, калибрирани за предотвратяване на празнини, изкривяване и дефекти на главата във възглавницата. Услугата за производство на печатни платки BGA включва оптимизиране на оформлението на печатни платки за маршрутизиране на BGA, снабдяване с компоненти чрез оторизирани вериги за доставки и инспекция след сглобяване спрямо критериите за приемане IPC-A-610. За платки, изискващи подмяна или надграждане на компоненти, услугата осигурява премахване на BGA, почистване на подложки, повторно закрепване и повторно закрепване с помощта на контролирани термични профили.

Какво е BGA печатна платка?

BGA (Ball Grid Array) монтаж на PCB е процес на монтиране на компоненти на Ball Grid Array върху печатна платка с помощта на технология за повърхностен монтаж. За разлика от традиционните опаковки с проводници около периметъра, BGA компонентите имат набор от топки за запояване, подредени в решетка от долната страна на устройството. По време на сглобяването BGA се поставя върху запоени подложки и преминава през пещ за повторно оформяне, където топките за спояване се топят, за да образуват електрически и механични връзки. Тъй като ставите са скрити под тялото на компонента, стандартната визуална проверка не може да провери качеството на спойката; Необходимо е рентгеново изследване.

Типове и употреби на BGA пакети

Процес на сглобяване на BGA

Процесът на сглобяване на печатни платки с високопрецизен Micro BGA Ball Grid Array следва контролирана последователност, за да се гарантира надеждност на съединението:

1. Подготовка на печатни платки и нанасяне на спояваща паста

Пастата за запояване се отпечатва върху подложките на печатни платки с помощта на шаблон. Обемът и подравняването на пастата са критични; недостатъчната паста води до отваряне, докато излишната паста причинява мостове.

2. Поставяне на BGA

BGA компонентът се поставя върху запоените подложки с помощта на автоматизирано оборудване за вземане и поставяне с визуално подравняване. Точността на поставяне трябва да бъде в рамките на микрони, за да се гарантира, че всяка топка за запояване е подравнена със съответната подложка.

3. Рефлойно запояване

Сглобената плоскост преминава през пещ за преливане с контролиран термичен профил. Профилът включва етапи на предварително загряване, накисване, претопяване и охлаждане, всеки от които е калибриран за специфичния BGA пакет и спояваща сплав (безоловна SAC305 или евтектична Sn63Pb37). Правилното профилиране предотвратява изпразване, изкривяване и дефекти на главата във възглавницата.

4. Охлаждане и втвърдяване

Платката се охлажда с контролирана скорост, за да се втвърдят спойките. Бързото охлаждане може да предизвика стрес; бавното охлаждане може да предизвика растеж на зърното. Скоростта на охлаждане е съобразена с платката и материалите на компонентите.

5. Проверка

Рентгеновата проверка е задължителна за BGA сглобките, тъй като фугите са оптически скрити. 2D рентгенови лъчи осигуряват изображения отгоре надолу за формата и подравняването на ставата; 3D рентгенови лъчи (CT) осигуряват изгледи на напречно сечение за анализ на кухини и откриване на дефекти. Процентът на кухини се измерва спрямо критериите за приемане IPC-A-610.

6. Вторични процеси

В зависимост от изискванията, платките могат да преминат през почистване, конформно покритие или функционално тестване след сглобяването на BGA.

Как контролираме и проверяваме качеството?

Високопрецизният Micro BGA Ball Grid Array PCB монтаж представлява уникални предизвикателства при проверка, тъй като спойките са скрити. Fanway използва множество методи за проверка, за да провери целостта на ставите:

Рентгеново изследване (2D и 3D)

Рентгенът осигурява недеструктивно изображение на всички BGA споени съединения. Добрите фуги изглеждат постоянно кръгли с еднакъв размер в целия масив. Рентгеновите лъчи откриват кухини, мостове, отвори, дефекти на главата във възглавницата и недостатъчно намокряне. Процентът на изпразване се изчислява и сравнява с допустимите граници на IPC-A-610.

Автоматизирана оптична инспекция (AOI)

Въпреки че AOI не може да види през тялото на BGA, той проверява подравняването на компонентите, копланарността и околните споени съединения. Той също така проверява наличието и правилната ориентация на BGA.

Тестване във веригата (ICT)

ICT проверява електрическата свързаност на BGA към PCB, като проверява за късо съединение, отваряне и правилни стойности на компонентите.

Функционално тестване

Сглобената платка се тества при работни условия, за да се потвърди, че BGA работи според спецификацията.

BGA преработка и реболинг

Когато компонент на High Precision Micro BGA Ball Grid Array PCB Assembly е дефектен или изисква подмяна, преработката на BGA се извършва с помощта на специализирано оборудване и контролирани термични профили. Процесът включва:

1. Премахване на компонент: Дъската е предварително загрята отдолу, за да не се деформира. Горният нагревател прилага локализиран топлинен профил, за да разтопи спойките. Вакуумна поемаща тръба повдига компонента, след като спойката се разтопи. Избягва се насилване или дърпане на компонента, за да се предотврати повреда на подложката.

2. Почистване на подложки– Остатъчната спойка се отстранява от подложките на печатни платки с помощта на оплетка за разпояване и флюс. Накладките са почистени и проверени за повреди.

3. Реболинг– За компоненти, които ще бъдат използвани повторно, старите сфери за спояване се отстраняват и новите сфери за запояване се прикрепват с помощта на шаблон за повторно топчене и преформатиране. Компонентът се флюсира, подравнява се спрямо шаблона и се нагрява, за да се прикрепят новите сфери.

3. Подмяна на компоненти– Преформулираният или новият компонент се подравнява към подложките на печатната платка и се преформутира с помощта на контролиран термичен профил.

4. Проверка след преработване– Рентгеновата проверка потвърждава, че преработката е била успешна и новите съединения отговарят на критериите за приемане.

Приложения

High Precision Micro BGA Ball Grid Array PCB Assembly е от съществено значение за приложения, изискващи висока I/O плътност, цялост на сигнала и топлинна производителност:

AI и високопроизводителни изчисления: Графичните процесори, AI ускорителите и сървърните процесори използват големи FCBGA пакети с хиляди връзки.

Телекомуникации: 5G бейсбенд чиповете, мрежовите процесори и превключващите ASIC изискват BGA с фина стъпка за високоскоростно предаване на данни.

Медицински изделия: Оборудването за диагностично изображение, мониторите за пациенти и преносимите медицински инструменти използват BGA за компактна, надеждна електроника.

Индустриален контрол: PLC, моторни задвижвания и контролери за автоматизация използват BGA за обработка и комуникационни функции.

Потребителска електроника: Смартфони, таблети и носими устройства използват micro BGA за дизайни с ограничено пространство.

Защо Fanway за сглобяване на BGA PCB?

Възможност за прецизно поставяне

Оборудването за поставяне на Fanway поддържа BGA с фина стъпка до 0,25 мм, с визуално подравняване, което гарантира, че всяка топка за запояване се подравнява към нейната подложка. Точността на поставяне се поддържа чрез автоматизирано калибриране и обратна връзка в реално време.

Контролирано преформатиране на профили

Печките за повторно оформяне с многозонов контрол на температурата позволяват прецизни термични профили за различни типове BGA пакети и спойващи сплави. Профилите се разработват и валидират за всеки монтаж, за да се предотврати изпразване и изкривяване.

Рентгеново изследване

Системите за 2D и 3D рентгенови инспекции проверяват качеството на фугите за всеки BGA на всяка платка. Процентът на изпразване се измерва и документира.

BGA преработка и реболинг

Fanway предоставя услуги за премахване на BGA, почистване на подложки, реболиране и подмяна, като използва специални станции за преработване с оптика с разделена визия и контролирани топлинни профили. Преработката се извършва по стандартите IPC-7711/7721.

Обслужване от край до край

От оптимизиране на оформлението на печатни платки за маршрутизиране на BGA през снабдяване с компоненти, сглобяване, проверка и преработване, Fanway предоставя пълни услуги за сглобяване на BGA печатни платки чрез една точка за контакт.

Сертификати

Fanway притежава сертификати ISO9001, ISO13485 и IATF16949, като процесите на сглобяване отговарят на стандартите IPC-A-610 и IPC-7095.

Често задавани въпроси

Въпрос: Каква е минималната BGA стъпка, която Fanway може да сглоби?
A: Fanway поддържа BGA сглобяване до 0,25 mm стъпка. Стандартните стъпки включват 1,0 mm, 0,8 mm, 0,65 mm, 0,5 mm и 0,4 mm.

Въпрос: Каква проверка се извършва на BGA модули?
О: Рентгеновата проверка (2D и 3D) е задължителна за всички BGA модули. Процентът на изпразване се измерва спрямо критериите IPC-A-610. AOI, ICT и функционално тестване също се извършват според изискванията.

В: Може ли Fanway да преработи BGA, който е неуспешен?
A: Да. Fanway осигурява премахване на BGA, почистване на подложки, реболиране и подмяна с помощта на специални станции за преработка с контролирани топлинни профили. Преработката се извършва по стандартите IPC-7711/7721.

Въпрос: Какво е типичното време за сглобяване на BGA PCB?
О: Прототипните BGA модули обикновено се доставят в рамките на 5 до 7 работни дни. Обемните поръчки се планират въз основа на наличността на компонентите и сложността на платката.

Въпрос: Какви типове BGA пакети поддържа Fanway?
О: Fanway поддържа PBGA, CBGA, FCBGA и микро BGA пакети. Доставянето на компоненти се извършва чрез оторизирани вериги за доставки, за да се гарантира автентичността.
