PCB тестванее критична фаза в производството на електроника, която осигурява качество, функционалност и надеждност наОтпечатани платки(PCB). Тестването може да намери проблеми бързо и да помогне на дизайнера бързо да разреши проблемите. Тестването на PCB включва тестване на гола дъска и сглобени тестове на борда.
Тестване на голи PCB
Целта наPCB тестванеЗа да се провери дефектите на електрическа свързаност, изолация и производство.
Методът на PCB тестване включва:
Тест за приемственост (кратко тестване):Проверки за непредвидени къси панталони (например медни следи докосвания).
Тест за изолация (отворено тестване):Гарантира, че няма отворени вериги (счупвания) в следи.
Автоматична оптична проверка (AOI):Използва камери за откриване на драскотини, несъответствия или дефекти на офорт.
Тестване на импеданса:Критични за високоскоростните дизайни (напр. RF, DDR), за да се осигури спецификациите на съчетаването на съпротивлението на следите.
Сглобени тестове на дъската
1.Тест в кръг (ИКТ):ICT е автоматично онлайн тестване за проверка на компоненти, шорти, отваряне и стойности. Това тестване може точно да намери места за грешки, което позволява на работниците лесно да се справят с проблемния PCBA.
2.Тестване на летяща сонда:Това е рентабилен метод, тестът за движещи се сонди на верига без персонализирани приспособления. Той е подходящ за различни изисквания за тестване чрез модификации на софтуера.

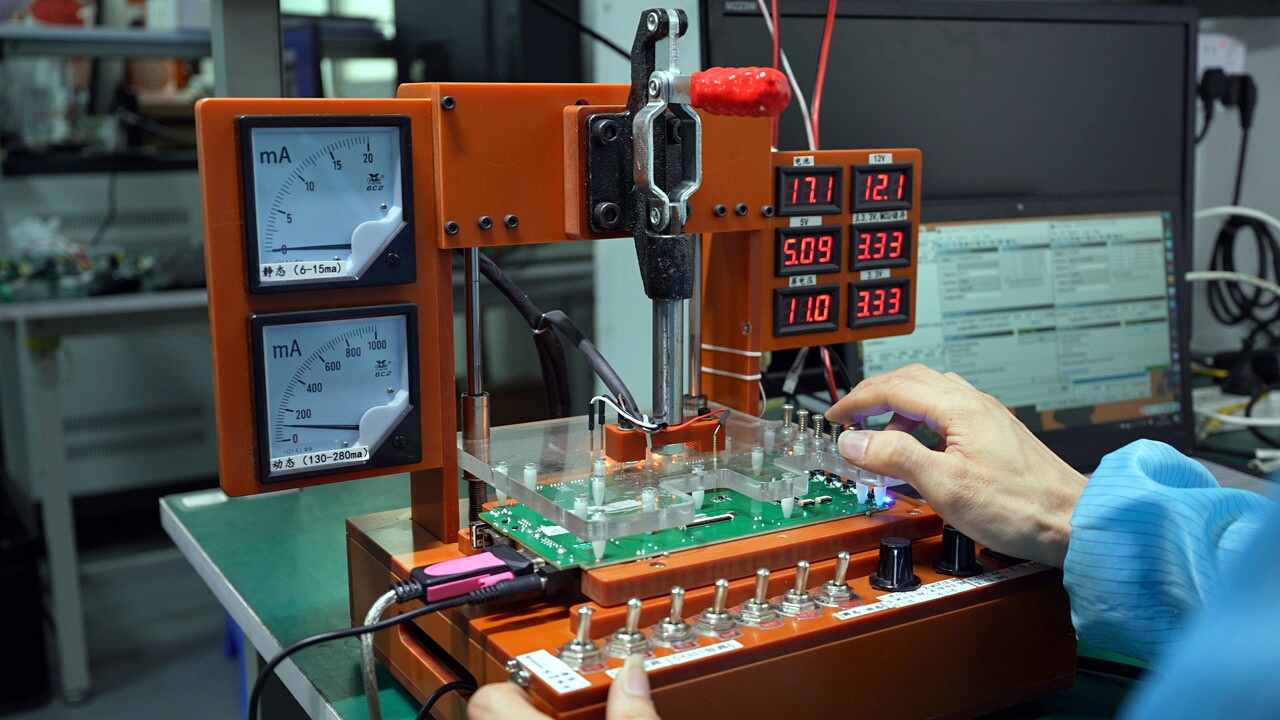

3.Функционално тестване:Тя изисква специализирано оборудване и персонализирани процедури за тестване, за да се провери функцията на PCB.
4.Автоматична оптична проверка (AOI):AOI Inspection използва камери за сканиране на стави и дефекти на компоненти като мостове, несъответствие и липсващи части.
5.Рентгеново тестване:Използва рентгенови лъчи за проверка на скрити стави (BGA, QFN), празнини или дефекти на спойка.
Без значение какъв тип тестване на електроника използвате, тя носи полза за печатаната платка (PCB). Тестването по време на етапа на проектиране помага на дизайнерите да избягват грешки в масовото производство, намаляват разходите, съкращават цикли на развитие и ускоряват производството. Изчерпателното тестване гарантира, че PCB отговарят на всички изисквания за електрически, механични и структурни проекти, като същевременно подобряват надеждността на продукта.
PCB тестванее важно за качеството на продукта. На Fanway предлагаме широк спектър от решения за тестване, включително проверка на компонентите, персонализиран тест. Свържете се с нас днес Вземете повече подробности.
-
